Адаптация RIP-маршрутизаторов к изменениям состояния сети

К новым маршрутам RIP-маршрутизаторы приспосабливаются просто - они передают новую информацию в очередном сообщении своим соседям и постепенно эта информация становится известна всем маршрутизаторам сети. А вот к отрицательным изменениям, связанным с потерей какого-либо маршрута, RIP-маршрутиза-торы приспосабливаются сложнее. Это связано с тем, что в формате сообщений протокола RIP нет поля, которое бы указывало на то, что путь к данной сети больше не существует.

Вместо этого используются два механизма уведомления о том, что некоторый маршрут более недействителен:

истечение времени жизни маршрута;

указание специального расстояния (бесконечности) до сети, ставшей недоступной.

Для отработки первого механизма каждая запись таблицы маршрутизации (как и записи таблицы продвижения моста/коммутатора), полученная по протоколу RIP, имеет время жизни (TTL). При поступлении очередного RIP-сообщения, которое подтверждает справедливость данной записи, таймер TTL устанавливается в исходное состояние, а затем из него каждую секунду вычитается единица. Если за время тайм-аута не придет новое маршрутное сообщение об этом маршруте, то он помечается как недействительный.

Время тайм-аута связано с периодом рассылки векторов по сети. В RIP IP период рассылки выбран равным 30 секундам, а в качестве тайм-аута выбрано шестикратное значение периода рассылки, то есть 180 секунд. Выбор достаточно малого времени периода рассылки объясняется несколькими причинами, которые станут понятны из дальнейшего изложения. Шестикратный запас времени нужен для уверенности в том, что сеть действительно стала недоступна, а не просто произошли потери RIP-сообщений (а это возможно, так как RIP использует транспортный протокол UDP, который не обеспечивает надежной доставки сообщений).

Если какой-либо маршрутизатор отказывает и перестает слать своим соседям сообщения о сетях, которые можно достичь через него, то через 180 секунд все записи, которые породил этот маршрутизатор, станут недействительными у его ближайших соседей.
После этого процесс повторится уже для соседей ближайших соседей - они вычеркнут подобные записи уже через 360 секунд, так как первые 180 секунд ближайшие соседи еще передавали сообщения об этих записях.

Как видно из объяснения, сведения о недоступных через отказавший маршрутизатор сетях распространяются по сети не очень быстро, время распространения кратно времени жизни записи, а коэффициент кратности равен количеству хопов между самыми дальними маршрутизаторами сети. В этом заключается одна из причин выбора в качестве периода рассылки небольшой величины в 30 секунд.

Если отказывает не маршрутизатор, а интерфейс или сеть, связывающие его с каким-либо соседом, то ситуация сводится к только что описанной - снова начинает работать механизм тайм-аута и ставшие недействительными маршруты постепенно будут вычеркнуты из таблиц всех маршрутизаторов сети.

Тайм-аут работает в тех случаях, когда маршрутизатор не может послать соседям сообщение об отказавшем маршруте, так как либо он сам неработоспособен, либо неработоспособна линия связи, по которой можно было бы передать сообщение.

Когда же сообщение послать можно, RIP-маршрутизаторы не используют специальный признак в сообщении, а указывают бесконечное расстояние до сети, причем в протоколе RIP оно выбрано равным 16 хопам (при другой метрике необходимо указать маршрутизатору ее значение, считающееся бесконечностью). Получив сообщение, в котором некоторая сеть сопровождается расстоянием 16 (или 15, что приводит к тому же результату, так как маршрутизатор наращивает полученное значение на 1), маршрутизатор должен проверить, исходит ли эта «плохая» информация о сети от того же маршрутизатора, сообщение которого послужило в свое время основанием для записи о данной сети в таблице маршрутизации. Если это тот же маршрутизатор, то информация считается достоверной и маршрут помечается как недоступный.

Такое небольшое значение «бесконечного» расстояния вызвано тем, что в некоторых случаях отказы связей в сети вызывают длительные периоды некорректной работы RIP-маршрутизаторов, выражающейся в зацикливании пакетов в петлях сети.


И чем меньше расстояние, используемое в качестве «бесконечного», тем такие периоды становятся короче.

Рассмотрим случай зацикливания пакетов на примере сети, изображенной на рис. 5.26.

Пусть маршрутизатор Ml обнаружил, что его связь с непосредственно подключенной сетью 201.36.14.0 потеряна (например, по причине отказа интерфейса 201.36.14.3). Ml отметил в своей таблице маршрутизации, что сеть 201.36.14.0 недоступна. В худшем случае он обнаружил это сразу же после отправки очередных RIP-сообщений, так что до начала нового цикла его объявлений, в котором он должен сообщить соседям, что расстояние до сети 201.36.14.0 стало равным 16, остается почти 30 секунд.

Каждый маршрутизатор работает на основании своего внутреннего таймера, не синхронизируя работу по рассылке объявлений с другими маршрутизаторами. Поэтому весьма вероятно, маршрутизатор М2 опередил маршрутизатор Ml и передал ему свое сообщение раньше, чем Ml успел передать новость о недостижимости сети 201.36.14.0. А в этом сообщении имеются данные, порожденные следующей записью в таблице маршрутизации М2 (табл. 5.18).

Таблица 5.18. Таблица маршрутизации маршрутизатора М2



Эта запись была получена от маршрутизатора Ml и корректна до отказа интерфейса 201.36.14.3, а теперь она устарела, но маршрутизатор М2 об этом не узнал.

Теперь маршрутизатор Ml получил новую информацию о сети 201.36.14.0 - эта сеть достижима через маршрутизатор М2 с метрикой 2. Раньше Ml также получал эту информацию от М2. Но игнорировал ее, так как его собственная метрика для 201.36.14.0 была лучше. Теперь Ml должен принять данные о сети 201.36.14.0, полученные от М2, и заменить запись в таблице маршрутизации о недостижимости этой сети (табл. 5.19).

Таблица 5.19. Таблица маршрутизации маршрутизатора М1



В результате в сети образовалась маршрутная петля: пакеты, направляемые узлам сети 201.36.14.0, будут передаваться маршрутизатором М2 маршрутизатору Ml, а маршрутизатор Ml будет возвращать их маршрутизатору М2. IP-пакеты будут циркулировать по этой петле до тех пор, пока не истечет время жизни каждого пакета.



Маршрутная петля будет существовать в сети достаточно долго. Рассмотрим периоды времени, кратные времени жизни записей в таблицах маршрутизаторов.

Время 0-180 с. После отказа интерфейса в маршрутизаторах Ml и М2 будут сохраняться некорректные записи, приведенные выше. Маршрутизатор М2 по-прежнему снабжает маршрутизатор Ml своей записью о сети 201.36.14.0 с метрикой 2, так как ее время жизни не истекло. Пакеты зацикливаются.

Время 180-360 с. В начале этого периода у маршрутизатора М2 истекает время жизни записи о сети 201.36.14.0 с метрикой 2, так как маршрутизатор Ml в предыдущий период посылал ему сообщения о сети 201.36.14.0 с худшей метрикой, чем у М2, и они не могли подтверждать эту запись. Теперь маршрутизатор М2 принимает от маршрутизатора Ml запись о сети 201.36.14.0 с метрикой 3 и трансформирует ее в запись с метрикой 4. Маршрутизатор Ml не получает новых сообщений от маршрутизатора М2 о сети 201.36.14.0 с метрикой 2, поэтому время жизни его записи начинает уменьшаться. Пакеты продолжают зацикливаться.

Время 360-540 с. Теперь у маршрутизатора Ml истекает время жизни записи о сети 201.36.14.0 с метрикой 3. Маршрутизаторы Ml и М2 опять меняются ролями - М2 снабжает Ml устаревшей информацией о пути к сети 201.36.14.0, уже с метрикой 4, которую Ml преобразует в метрику 5. Пакеты продолжают зацикливаться.

Если бы в протоколе RIP не было выбрано расстояние 16 в качестве недостижимого, то описанный процесс длился бы до бесконечности (вернее, пока не была бы исчерпана разрядная сетка поля расстояния и не было бы зафиксировано переполнения при очередном наращивании расстояния).

В результате маршрутизатор М2 на очередном этапе описанного процесса получает от маршрутизатора Ml метрику 15, которая после наращивания, превращаясь в метрику 16, фиксирует недостижимость сети. Период нестабильной работы сети длился 36 минут!

Ограничение в 15 хопов сужает область применения протокола RIP до сетей, в которых число промежуточных маршрутизаторов не может быть больше 15.


Для более масштабных сетей нужно применять другие протоколы маршрутизации, например OSPF, или разбивать сеть на автономные области.

Приведенный пример хорошо иллюстрирует главную причину нестабильной работы маршрутизаторов, работающих по протоколу RIP. Эта причина коренится в самом принципе работы дистанционно-векторных протоколов - пользовании информацией, полученной из вторых рук. Действительно, маршрутизатор М2 передал маршрутизатору Ml информацию о достижимости сети 201.36.14.0, за достоверность которой он сам не отвечает. Искоренить эту причину полностью нельзя, ведь сам способ построения таблиц маршрутизации связан с передачей чужой информации без указания источника ее происхождения.

Не следует думать, что при любых отказах интерфейсов и маршрутизаторов в сетях возникают маршрутные петли. Если бы маршрутизатор Ml успел передать сообщение о недостижимости сети 201.36.14.0 раньше ложной информации маршрутизатора М2, то маршрутная петля не образовалась бы. Так что маршрутные петли даже без дополнительных методов борьбы с ними, описанными в следующем разделе, возникают в среднем не более чем в половине потенциально возможных случаев.

Адресация компьютеров

Еще одной новой проблемой, которую нужно учитывать при объединении трех и более компьютеров, является проблема их адресации. К адресу узла сети и схеме его назначения можно предъявить несколько требований.

Адрес должен уникально идентифицировать компьютер в сети любого масштаба.

Схема назначения адресов должна сводить к минимуму ручной труд администратора и вероятность дублирования адресов.

Адрес должен иметь иерархическую структуру, удобную для построения больших сетей. Эту проблему хорошо иллюстрируют международные почтовые адреса, которые позволяют почтовой службе, организующей доставку писем между странами, пользоваться только названием страны адресата и не учитывать название его города, а тем более улицы. В больших сетях, состоящих из многих тысяч узлов, отсутствие иерархии адреса может привести к большим издержкам - конечным узлам и коммуникационному оборудованию придется оперировать с таблицами адресов, состоящими из тысяч записей.

Адрес должен быть удобен для пользователей сети, а это значит, что он должен иметь символьное представление например, Servers или .

Адрес должен иметь по возможности компактное представление, чтобы не перегружать память коммуникационной аппаратуры - сетевых адаптеров, маршрутизаторов и т. п.

Нетрудно заметить, что эти требования противоречивы - например, адрес, имеющий иерархическую структуру, скорее всего будет менее компактным, чем неиерархический (такой адрес часто называют «плоским», то есть не имеющим структуры). Символьный же адрес скорее всего потребует больше памяти, чем адрес-число.

Так как все перечисленные требования трудно совместить в рамках какой-либо одной схемы адресации, то на практике обычно используется сразу несколько схем, так что компьютер одновременно имеет несколько адресов-имен. Каждый адрес используется в той ситуации, когда соответствующий вид адресации наиболее удобен. А чтобы не возникало путаницы и компьютер всегда однозначно определялся своим адресом, используются специальные вспомогательные протоколы, которые по адресу одного типа могут определить адреса других типов.

Наибольшее распространение получили три схемы адресации узлов.

Аппаратные (hardware) адреса. Эти адреса предназначены для сети небольшого или среднего размера, поэтому они не имеют иерархической структуры. Типичным представителем адреса такого типа является адрес сетевого адаптера локальной сети. Такой адрес обычно используется только аппаратурой, поэтому его стараются сделать по возможности компактным и записывают в виде двоичного или шестнадцатеричного значения, например 0081005е24а8. При задании аппаратных адресов обычно не требуется выполнение ручной работы, так как они либо встраиваются в аппаратуру компанией-изготовителем, либо генерируются автоматически при каждом новом запуске оборудования, причем уникальность адреса в пределах сети обеспечивает оборудование. Помимо отсутствия иерархии, использование аппаратных адресов связано еще с одним недостатком - при замене аппаратуры, например, сетевого адаптера, изменяется и адрес компьютера. Более того, при установке нескольких сетевых адаптеров у компьютера появляется несколько адресов, что не очень удобно для пользователей сети.

Символьные адреса или имена. Эти адреса предназначены для запоминания людьми и поэтому обычно несут смысловую нагрузку. Символьные адреса легко использовать как в небольших, так и крупных сетях. Для работы в больших сетях символьное имя может иметь сложную иерархическую структуру, например ftp-archl.ucl.ac.uk. Этот адрес говорит о том, что данный компьютер поддерживает ftp-архив в сети о дного из колледжей Лондонского университета (University College London - ucl) и эта сеть относится к академической ветви (ас) Internet Великобритании (United Kingdom - uk). При работе в пределах сети Лондонского университета такое длинное символьное имя явно избыточно и вместо него удобно пользоваться кратким символьным именем, на роль которого хорошо подходит самая младшая составляющего полного имени, то есть имя ftp-archl.

Числовые составные адреса. Символьные имена удобны для людей, но из-за переменного формата и потенциально большой длины их передача по сети не очень экономична.


Поэтому во многих случаях для работы в больших сетях в качестве адресов узлов используют числовые составные адреса фиксированного и компактного форматов. Типичным представителями адресов этого типа являются IP- и IPX-адреса. В них поддерживается двухуровневая иерархия, адрес делится на старшую часть - номер сети и младшую - номер узла. Такое деление позволяет передавать сообщения между сетями только на основании номера сети, а номер узла используется только после доставки сообщения в нужную сеть; точно так же, как название улицы используется почтальоном только после того, как письмо доставлено в нужный город. В последнее время, чтобы сделать маршрутизацию в крупных сетях более эффективной, предлагаются более сложные варианты числовой адресации, в соответствии с которыми адрес имеет три и более составляющих. Такой подход, в частности, реализован в новой версии протокола IPv6, предназначенного для работы в сети Internet. В современных сетях для адресации узлов применяются, как правило, одновременно все три приведенные выше схемы. Пользователи адресуют компьютеры символьными именами, которые автоматически заменяются в сообщениях, передаваемых по сети, на числовые номера. С помощью этих числовых номеров сообщения передаются из одной сети в другую, а после доставки сообщения в сеть назначения вместо числового номера используется аппаратный адрес компьютера. Сегодня такая схема характерна даже для небольших автономных сетей, где, казалось бы, она явно избыточна - это делается для того, чтобы при включении этой сети в большую сеть не нужно было менять состав операционной системы.

Проблема установления соответствия между адресами различных типов, которой занимается служба разрешения имен, может решаться как полностью централизованными, так и распределенными средствами. В случае централизованного подхода в сети выделяется один компьютер (сервер имен), в котором хранится таблица соответствия друг другу имен различных типов, например символьных имен и числовых номеров. Все остальные компьютеры обращаются к серверу имен, чтобы по символьному имени найти числовой номер компьютера, с которым необходимо обменяться данными.



При другом, распределенном подходе, каждый компьютер сам решает задачу установления соответствия между именами. Например, если пользователь указал для узла назначения числовой номер, то перед началом передачи данных компьютер-отправитель посылает всем компьютерам сети сообщение (такое сообщение называется широковещательным) с просьбой опознать это числовое имя. Все компьютеры, получив это сообщение, сравнивают заданный номер со своим собственным. Тот компьютер, у которого обнаружилось совпадение, посылает ответ, содержащий его аппаратный адрес, после чего становится возможным отправка сообщений по локальной сети.

Распределенный подход хорош тем, что не предполагает выделения специального компьютера, который к тому же часто требует ручного задания таблицы соответствия имен. Недостатком распределенного подхода является необходимость широковещательных сообщений - такие сообщения перегружают сеть, так как они требуют обязательной обработки всеми узлами, а не только узлом назначения. Поэтому распределенный подход используется только в небольших локальных сетях. В крупных сетях распространение широковещательных сообщений по всем ее сегментам становится практически нереальным, поэтому для них характерен централизованный подход. Наиболее известной службой централизованного разрешения имен является служба Domain Name System (DNS) сети Internet.

с внешним миром, то она

Если сеть Х.25 не связана с внешним миром, то она может использовать адрес любой длины (в пределах формата поля адреса) и давать адресам произвольные значения. Максимальная длина поля адреса в пакете Х.25 составляет 16 байт.

Рекомендация Х.121

CCITT определяет международную систему нумерации адресов для сетей передачи данных общего пользования. Если сеть Х.25 хочет обмениваться данными с другими сетями Х.25, то в ней нужно придерживаться адресации стандарта Х.121.

Адреса Х.121 (называемые также International Data Numbers, IDN) имеют разную длину, которая может доходить до 14 десятичных знаков. Первые четыре цифры IDN называют кодом идентификации сети (Data Network Identification Code, DNIC). DNIC поделен на две части; первая часть (3 цифры) определяет страну, в которой находится сеть, а вторая - номер сети Х.25 в данной стране. Таким образом, внутри каждой страны можно организовать только 10 сетей Х.25. Если же требуется перенумеровать больше, чем 10 сетей для одной страны, проблема решается тем, что одной стране дается несколько кодов. Например, Россия имела до 1995 года один код - 250, а в 1995 году ей был выделен еще один код - 251. Остальные цифры называются номером национального терминала (National Terminal Numbe, NTN). Эти цифры позволяют идентифицировать определенный DTE в сети Х.25.

Международные сети Х.25 могут также использовать международный стандарт нумерации абонентов ISO 7498, описанный выше.

По стандарту ISO 7498 для нумерации сетей Х.25 к адресу в формате Х.121 добавляется только один байт префикса, несущий код 36 (использование в адресе только кодов десятичных цифр) или 37 (использование произвольных двоичных комбинаций). Этот код позволяет универсальным коммутаторам, например коммутаторам сети ISDN, поддерживающим также и коммутацию пакетов Х.25, автоматически распознавать тип адреса и правильно выполнять маршрутизацию запроса на установление соединения.

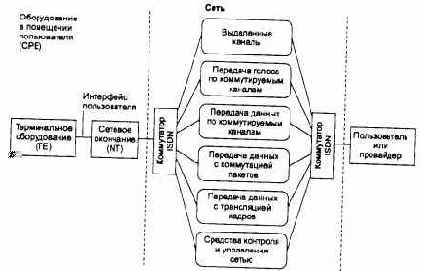

Адресация в сетях ISDN

Технология ISDN разрабатывалась как основа всемирной телекоммуникационной сети, позволяющей связывать как телефонных абонентов, так и абонентов других глобальных сетей - компьютерных, телексных. Поэтому при разработке схемы адресации узлов ISDN необходимо было, во-первых, сделать эту схему достаточно емкой для всемирный адресации, а во-вторых, совместимой со схемами адресации других сетей, чтобы абоненты этих сетей, в случае соединения своих сетей через сеть ISDN, могли бы пользоваться привычными форматами адресов. Разработчики стека TCP/IP пошли по пути введения собственной системы адресации, независимой от систем адресации объединяемых сетей. Разработчики технологии ISDN пошли по другому пути - они решили добиться использования в адресе ISDN адресов объединяемых сетей.

Основное назначение ISDN - это передача телефонного трафика. Поэтому за основу адреса ISDN был взят формат международного телефонного плана номеров, описанный в стандарте ITU-T E.163. Однако этот формат был расширен для поддержки большего числа абонентов и для использования в нем адресов других сетей, например Х.25. Стандарт адресации в сетях ISDN получил номер Е.164.

Формат Е.163 предусматривает до 12 десятичных цифр в номере, а формат адреса ISDN в стандарте Е.164 расширен до 55 десятичных цифр. В сетях ISDN различают номер абонента и адрес абонента. Номер абонента соответствует точке Т подключения всего пользовательского оборудования к сети. Например, вся офисная АТС может идентифицироваться одним номером ISDN. Номер ISDN состоит из 15 десятичных цифр и делится, как и телефонный номер по стандарту Е.163, на поле «Код страны» (от 1 до 3 цифр), поле «Код города» и поле «Номер абонента». Адрес ISDN включает номер плюс до 40 цифр подадреса. Подадрес используется для нумерации терминальных устройств за пользовательским интерфейсом, то есть подключенных к точке S. Например, если на предприятии имеется офисная АТС, то ей можно присвоит один номер, например 7-095-640-20-00, а для вызова абонента, имеющего подадрес 134, внешний абонент должен набрать номер 7-095-640-20-00-134.

При вызове абонентов из сети, не относящейся к ISDN, их адрес может непосредственно заменять адрес ISDN. Например, адрес абонента сети Х.25, в которой используется система адресации по стандарту X.I 21, может быть помещен целиком в поле адреса ISDN, но для указания, что это адрес стандарта Х.121, ему должно предшествовать поле префикса, в которое помещается код стандарта адресации, в данном случае стандарта Х.121. Коммутаторы сети ISDN могут обработать этот адрес корректно и установить связь с нужным абонентом сети Х.25 через сеть ISDN - либо коммутируя канал типа В с коммутатором Х.25, либо передавая данные по каналу типа D в режиме коммутации пакетов. Префикс описывается стандартом ISO 7498.

Стандарт ISO 7498 определяет достаточно сложный формат адреса, причем основой схемы адресации являются первые два поля. Поле AFI (Athority and Formay Identifier) задает значения всех остальных полей адреса и формат этих полей. Значением поля AFI является один из 6 типов поддоменов глобального домена адресации:

четыре типа доменов соответствуют четырем типам публичных телекоммуникационных сетей - сетей с коммутацией пакетов, телексных сетей, публичных телефонных сетей и сетей ISDN;

пятый тип домена - это географический домен, который назначается каждой стране (в одной стране может быть несколько географических доменов);

шестой тип домена - это домен организационного типа, в который входят международные организации, например ООН или АТМ Forum. За полем AFI идет поле IDI (Initial Domail Identifier) - поле начального идентификатора домена, а за ним располагается дополнительное поле DSP (Domain Specific Part), которое может нести дополнительные цифры номера абонента, если разрядности поля INI не хватает.

Определены следующие значения AFI:

Международные сети с коммутацией пакетов со структурой адресов в стандарте X.I 21-36, если адрес задается только десятичными цифрами, и 37, если адрес состоит из произвольных двоичных значений. При этом поле INI имеет формат в 14 десятичных цифр, а поле DSP может содержать еще 24 цифры.



Международные сети ISDN со структурой адресов в стандарте Е.164 - 44, если адрес задается только десятичными цифрами, и 45, если адрес состоит из произвольных двоичных значений. При этом поле IDI имеет формат в 15 десятичных цифр, а поле DSP может содержать еще 40 цифр.

Международные телефонные сети PSTN со структурой адресов в стандарте E.I 63 - 42, если адрес задается только десятичными цифрами, и 43, если адрес состоит из произвольных двоичных значений. При этом поле IDI имеет формат в 12 десятичных цифр, а поле DSP может содержать еще 26 цифр.

Международные географические домены со структурой адресов в стандарте ISO DCC (Digital Country Codes) - 38, если адрес задается только десятичными цифрами, и 39, если адрес состоит из произвольных двоичных значений. При этом поле INI имеет формат в 3 десятичных цифры (код страны), а поле DSP может содержать еще 35 цифр.

Домен международных организаций. Для него однобайтовое поле IDI содержит код международной организации, от которой зависит формат поля DSP. Для первых четырех доменов адрес абонента помещается непосредственно в поле IDI. Для пятого и шестого типов доменов IDI содержит только код страны или код организации, которая контролирует структуру и нумерацию части DSP.

Еще одним способом вызова абонентов из других сетей является указание в адресе ISDN двух адресов: адреса ISDN пограничного устройства, например, соединяющего сеть ISDN с сетью Х.25, и адреса узла в сети Х.25. Адреса должны разделяться специальным разделителем. Два адреса используются за два этапа - сначала сеть ISDN устанавливает соединение типа коммутируемого канала с пограничным устройством, присоединенным к сети ISDN, а затем передает ему вторую часть адреса, чтобы это устройство осуществило соединение с требуемым абонентом.

Агенты и менеджеры

Определения функций агентов и менеджеров в стандартах OSI достаточно хорошо согласуются с определениями систем SNMP, за некоторыми исключениями в терминологии. Сообщения, которые агент посылает менеджеру по своей инициативе, называются уведомлениями - notifications.

Например, если некоторый элемент сети Х отказал, то менеджеру необходимо обновить свою базу данных конфигурации сети. Элемент X, который является для системы управления управляемым объектом (managed object), может послать уведомление агенту. Элемент Х может находиться в той же управляемой системе, что и агент, или может находиться в другой системе. В свою очередь агент посылает уведомление менеджеру о том, что элемент Х отказал. В соответствии с этим уведомлением менеджер обновляет базу данных конфигурации.

ПРИМЕЧАНИЕ В стандартах Internet под объектом понимается отдельный атрибут базы МIВ, являющейся моделью управляемого ресурса, а в стандартах ISO объект обозначает всю модель управляемого ресурса.

Менеджер не только собирает и сопоставляет данные, получаемые от агентов, на основе этих данных он может также выполнять административные функции, управляя операциями удаленных агентов.

В стандартах OSI границы между менеджерами и агентами не очень четкие. Субъект SMAE, выполняющий в одном взаимодействии роль менеджера, может в другом взаимодействии выполнять роль агента, и наоборот.

Стандарты OSI не определяют способов взаимодействия агента с управляемыми объектами. Стандарты OSI также не говорят о том, как агент взаимодействует с управляемыми объектами, которые находятся за пределами управляемой системы, то есть объектами, с которыми нужно взаимодействовать через сеть. В таких случаях может потребоваться, например, чтобы один агент запросил данные о некотором объекте от другого агента. Порядок такого рода взаимодействия также не определяется стандартами OSI.

Чтобы менеджер и агент смогли взаимодействовать, каждый должен иметь определенные знания о другом. Эти знания модель OSI называет контекстом приложения (Application Context, AC).
AC описывает элементы прикладного уровня стека OSI, которые используются агентами и менеджерами.

ПРИМЕЧАНИЕ Необходимо отметить, что стандарты управления OSI в значительной степени ориентированы на стек протоколов OSI (именно стек, а не модель OSI), так же как системы управления SNMP ориентированы на работу со стеком TCP/IP.

Прикладной уровень стека OSI включает несколько вспомогательных служб общего назначения, которые используются прикладными протоколами и пользовательскими приложениями (в том числе и приложениями управления) для автоматизации наиболее часто выполняемых действий. Это не законченные протоколы прикладного уровня, подобные протоколам ftp, telnet или NCP, с помощью которых пользователь сети может выполнить какое-то полезное действие, а вспомогательные системные функции, которые помогают разработчику прикладного протокола или приложения написать его программу компактно и эффективно. На прикладном уровне стека OSI существуют следующие вспомогательных службы.

ACSE (Association Control Service Element). Отвечает за установление соединений между приложениями различных систем. Соединение (сессия, сеанс) на прикладном уровне OSI носит название ассоциации. Ассоциации бывают индивидуальными и групповыми (shared).

RTSE (Reliable Transfer Service Element). Занимается поддержкой восстановления диалога, вызванного разрывом нижележащих коммуникационных служб, в рамках ассоциации.

ROSE (Remote Operations Service Element). Организует выполнение программных функций на удаленных машинах (аналог службы вызова удаленных процедур RPC).

Протокол CMIP, используемый в стандартах OSI для взаимодействия между менеджерами и агентами, а также программные реализации менеджеров и агентов широко пользуются услугами данных вспомогательных служб, в особенности службы ROSE для вызова удаленных процедур.

Алгоритм работы прозрачного моста

Прозрачные мосты незаметны для сетевых адаптеров конечных узлов, так как они самостоятельно строят специальную адресную таблицу, на основании которой можно решить, нужно передавать пришедший кадр в какой-либо другой сегмент или нет. Сетевые адаптеры при использовании прозрачных мостов работают точно так же, как и в случае их отсутствия, то есть не предпринимают никаких дополнительных действий, чтобы кадр прошел через мост. Алгоритм прозрачного моста не зависит от технологии локальной сети, в которой устанавливается мост, поэтому прозрачные мосты Ethernet работают точно так же, как прозрачные мосты FDDI.

Прозрачный мост строит свою адресную таблицу на основании пассивного наблюдения за трафиком, циркулирующим в подключенных к его портам сегментах. При этом мост учитывает адреса источников кадров данных, поступающих на порты моста. По адресу источника кадра мост делает вывод о принадлежности этого узла тому или иному сегменту сети.

Рассмотрим процесс автоматического создания адресной таблицы моста и ее использования на примере простой сети, представленной на рис. 4.18.

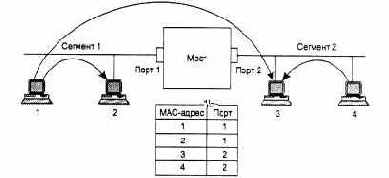

Рис. 4.18.

Принцип работы прозрачного моста

Мост соединяет два логических сегмента. Сегмент 1 составляют компьютеры, подключенные с помощью одного отрезка коаксиального кабеля к порту 1 моста, а сегмент 2 - компьютеры, подключенные с помощью другого отрезка коаксиального кабеля к порту 2 моста.

Каждый порт моста работает как конечный узел своего сегмента за одним исключением - порт моста не имеет собственного МАС - адреса. Порт моста работает в так называемом неразборчивом (promisquous) режиме захвата пакетов, когда все поступающие на порт пакеты запоминаются в буферной памяти. С помощью такого режима мост следит за всем трафиком, передаваемым в присоединенных к нему сегментах, и использует проходящие через него пакеты для изучения состава сети. Так как в буфер записываются все пакеты, то адрес порта мосту не нужен.

В исходном состоянии мост ничего не знает о том, компьютеры с какими МАС - адресами подключены к каждому из его портов.
Поэтому в этом случае мост просто передает любой захваченный и буферизованный кадр на все свои порты за исключением того, от которого этот кадр получен. В нашем примере у моста только два порта, поэтому он передает кадры с порта 1 на порт 2, и наоборот. Отличие работы моста в этом режиме от повторителя в том, что он передает кадр не побитно, а с буферизацией. Буферизация разрывает логику работы всех сегментов как единой разделяемой среды. Когда мост собирается передать кадр с сегмента на сегмент, например с сегмента 1 на сегмент 2, он заново пытается получить доступ к сегменту 2 как конечный узел по правилам алгоритма доступа, в данном примере - по правилам алгоритма CSMA/CD.

Одновременно с передачей кадра на все порты мост изучает адрес источника кадра и делает новую запись о его принадлежности в своей адресной таблице, которую также называют таблицей фильтрации или маршрутизации. Например, получив на свой порт 1 кадр от компьютера 1, мост делает первую запись в своей адресной таблице: МАС - адрес 1 - порт 1. Если все четыре компьютера данной сети проявляют активность и посылают друг другу кадры, то скоро мост построит полную адресную таблицу сети, состоящую из 4 записей - по одной записи на узел.

После того как мост прошел этап обучения, он может работать более рационально. При получении кадра, направленного, например, от компьютера 1 компьютеру 3, он просматривает адресную таблицу на предмет совпадения ее адресов с адресом назначения 3. Поскольку такая запись есть, то мост выполняет второй этап анализа таблицы - проверяет, находятся ли компьютеры с адресами источника (в нашем случае - это адрес 1) и адресом назначения (адрес 3) в одном сегменте. Так как в нашем примере они находятся в разных сегментах, то мост выполняет операцию продвижения (forwarding) кадра - передает кадр на другой порт, предварительно получив доступ к другому сегменту.

Если бы оказалось, что компьютеры принадлежат одному сегменту, то кадр просто был бы удален из буфера и работа с ним на этом бы закончилась.


Такая операция называется фильтрацией (filtering).

Если же адрес назначения неизвестен, то мост передает кадр на все свои порты, кроме порта - источника кадра, как и на начальной стадии процесса обучения.

На самом деле мы несколько упростили алгоритм работы моста. Его процесс обучения никогда не заканчивается. Мост постоянно следит за адресами источника буферизуемых кадров, чтобы быть в состоянии автоматически приспосабливаться к изменениям, происходящим в сети, - перемещениям компьютеров из одного сегмента сети в другой, появлению новых компьютеров. С другой стороны, мост не ждет, когда адресная таблица заполнится полностью (да это и невозможно, поскольку заранее не известно, сколько компьютеров и адресов будут находиться в сегментах моста). Как только в таблице появляется первый адрес, мост пытается его использовать, проверяя совпадение с ним адресов назначения всех поступающих пакетов.

Входы адресной таблицы могут быть динамическими, создаваемыми в процессе самообучения моста, и статическими, создаваемыми вручную администратором сети. Динамические входы имеют срок жизни - при создании или обновлении записи в адресной таблице с ней связывается отметка времени. По истечении определенного тайм-аута запись помечается как недействительная, если за это время мост не принял ни одного кадра с данным адресом в поле адреса источника. Это дает возможность автоматически реагировать на перемещения компьютера из сегмента в сегмент - при его отключении от старого сегмента запись о его принадлежности к нему со временем вычеркивается из адресной таблицы. После включения этого компьютера в работу в другом сегменте его кадры начнут попадать в буфер моста через другой порт, и в адресной таблице появится новая запись, соответствующая текущему состоянию сети.

Статические записи не имеют срока жизни, что дает администратору возможность подправлять работу моста, если это необходимо.

Кадры с широковещательными МАС - адресами передаются мостом на все его порты, как и кадры с неизвестным адресом назначения.


Такой режим распространения кадров называется затоплением сети (flood).

Наличие мостов в сети не препятствует распространению широковещательных кадров по всем сегментам сети, сохраняя ее прозрачность. Однако это является достоинством только в том случае, когда широковещательный адрес выработан корректно работающим узлом. Однако часто случается так, что в результате каких-либо программных или аппаратных сбоев протокол верхнего уровня или сам сетевой адаптер начинают работать некорректно и постоянно с высокой интенсивностью генерировать кадры с широковещательным адресом в течение длительного промежутка времени. Мост в этом случае передает эти кадры во все сегменты, затапливая сеть ошибочным трафиком. Такая ситуация называется широковещательным штормом (broadcast storm).

К сожалению, мосты не защищают сети от широковещательного шторма, во всяком случае, по умолчанию, как это делают маршрутизаторы. Максимум, что может сделать администратор с помощью моста для борьбы с широковещательным штормом - установить для каждого узла предельно допустимую интенсивность генерации кадров с широковещательным адресом. Но при этом нужно точно знать, какая интенсивность является нормальной, а какая - ошибочной. При смене протоколов ситуация в сети может измениться, и то, что вчера считалось ошибочным, сегодня может оказаться нормой. Таким образом, мосты располагают весьма грубыми средствами борьбы с широковещательным штормом.

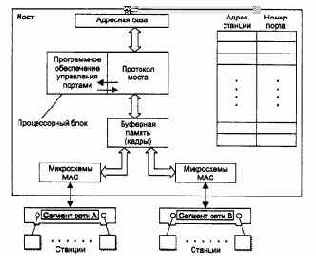

На рис. 4.19 показана типичная структура моста. Функции доступа к среде при приеме и передаче кадров выполняют микросхемы MAC, которые идентичны микросхемам сетевого адаптера.

Рис. 4.19. Структура моста

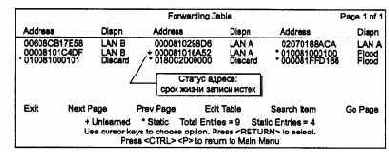

На рис. 4.20 показана копия экрана терминала с адресной таблицей модуля локального моста концентратора System 3000 компании SynOptics (сам концентратор уже не выпускается, но в свое время он сыграл роль пионера в становлении многосегментных концентраторов Ethernet на витой паре, причем концентратор имел модуль моста, который мог соединять внутренние сегменты без привлечения внешнего моста).


Терминал подключен к консольному порту, и информация на его экране высвечена модулем управления моста.



Рис. 4.20.

Адресная таблица моста System 3000 local Bridge

Из помещенной на экране адресной таблицы (Forwarding Table) видно, что сеть состоит из двух сегментов - LAN А и LAN В. В сегменте LAN А имеются, по крайней мере, 3 станции, а в сегменте LAN В - 2 станции. Четыре адреса, помеченные звездочками, являются статическими, то есть назначенными администратором вручную. Адрес, помеченный знаком «+», является динамическим адресом с истекшим сроком жизни.

Таблица имеет столбец «Dispn» - «Распоряжение», которое говорит мосту, какую операцию нужно проделать с кадром, имеющим данный адрес назначения, Обычно при автоматическом составлении таблицы в этом поле ставится условное обозначение порта назначения, но при ручном задании адреса в это поле можно внести нестандартную операцию обработки кадра. Например, операция «Flood» -«Затопление» заставляет мост распространять кадр в широковещательном режиме, несмотря на то что его адрес назначения не является широковещательным. Операция «Discard» - «Отбросить» говорит мосту, что кадр с таким адресом не нужно передавать на порт назначения.

Собственно операции, задаваемые в поле «Dispn», являются особыми условиями фильтрации кадров, дополняющими стандартные условия распространения кадров. Такие условия обычно называют пользовательскими фильтрами.

Амплитудно-частотная характеристика, полоса пропускания и затухание

Степень искажения синусоидальных сигналов линиями связи оценивается с помощью таких характеристик, как амплитудно-частотная характеристика, полоса пропускания и затухание на определенной частоте.

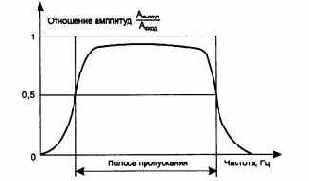

Амплитудно-частотная характеристика (рис. 2.7) показывает, как затухает амплитуда синусоиды на выходе линии связи по сравнению с амплитудой на ее входе для всех возможных частот передаваемого сигнала. Вместо амплитуды в этой характеристике часто используют также такой параметр сигнала, как его мощность.

Рис. 2.7. Амплитудно-частотная характеристика

Знание амплитудно-частотной характеристики реальной линии позволяет определить форму выходного сигнала практически для любого входного сигнала. Для этого необходимо найти спектр входного сигнала, преобразовать амплитуду составляющих его гармоник в соответствии с амплитудно-частотной характеристикой, а затем найти форму выходного сигнала, сложив преобразованные гармоники.

Несмотря на полноту информации, предоставляемой амплитудно-частотной характеристикой о линии связи, ее использование осложняется тем обстоятельством, что получить ее весьма трудно. Ведь для этого нужно провести тестирование линии эталонными синусоидами по всему диапазону частот от нуля до некоторого максимального значения, которое может встретиться во входных сигналах. Причем менять частоту входных синусоид нужно с небольшим шагом, а значит, количество экспериментов должно быть очень большим. Поэтому на практике вместо амплитудно-частотной характеристики применяются другие, упрощенные характеристики - полоса пропускания и затухание.

Полоса пропускания (bandwidth) - это непрерывный диапазон частот, для которого отношение амплитуды выходного сигнала ко входному превышает некоторый заранее заданный предел, обычно 0,5. То есть полоса пропускания определяет диапазон частот синусоидального сигнала, при которых этот сигнал передается по линии связи без значительных искажений. Знание полосы пропускания позволяет получить с некоторой степенью приближения тот же результат, что и знание амплитудно-частотной характеристики.
Как мы увидим ниже, ширина полосы пропускания в наибольшей степени влияет на максимально возможную скорость передачи информации по линии связи. Именно этот факт нашел отражение в английском эквиваленте рассматриваемого термина (width - ширина).

Затухание (attenuation) определяется как относительное уменьшение амплитуды или мощности сигнала при передаче по линии сигнала определенной частоты. Таким образом, затухание представляет собой одну точку из амплитудно-частотной характеристики линии. Часто при эксплуатации линии заранее известна основная частота передаваемого сигнала, то есть та частота, гармоника которой имеет наибольшую амплитуду и мощность. Поэтому достаточно знать затухание на этой частоте, чтобы приблизительно оценить искажения передаваемых по линии сигналов. Более точные оценки возможны при знании затухания на нескольких частотах, соответствующих нескольким основным гармоникам передаваемого сигнала.

Затухание А обычно измеряется в децибелах (дБ, decibel - dB) и вычисляется по следующей формуле:

А = 10 log10 Рвых /Рвх,

где Рвых ~ мощность сигнала на выходе линии, Рвх - мощность сигнала на входе линии.

Так как мощность выходного сигнала кабеля без промежуточных усилителей всегда меньше, чем мощность входного сигнала, затухание кабеля всегда является отрицательной величиной.

Например, кабель на витой паре категории 5 характеризуется затуханием не ниже -23,6 дБ для частоты 100 МГц при длине кабеля 100 м. Частота 100 МГц выбрана потому, что кабель этой категории предназначен для высокоскоростной передачи данных, сигналы которых имеют значимые гармоники с частотой примерно 100 МГц. Кабель категории 3 предназначен для низкоскоростной передачи данных, поэтому для него определяется затухание на частоте 10 МГц (не ниже -11,5 дБ). Часто оперируют с абсолютными значениями затухания, без указания знака.

Абсолютный уровень мощности, например уровень мощности передатчика, также измеряется в децибелах. При этом в качестве базового значения мощности сигнала, относительно которого измеряется текущая мощность, принимается значение в 1 мВт.Таким образом, уровень мощности р вычисляется по следующей формуле:

р = 10 log10 Р/1мВт [дБм],

где Р - мощность сигнала в милливаттах, а дБм (dBm) - это единица измерения уровня мощности (децибел на 1 мВт).

Таким образом, амплитудно-частотная характеристика, полоса пропускания и затухание являются универсальными характеристиками, и их знание позволяет сделать вывод о том, как через линию связи будут передаваться сигналы любой формы.

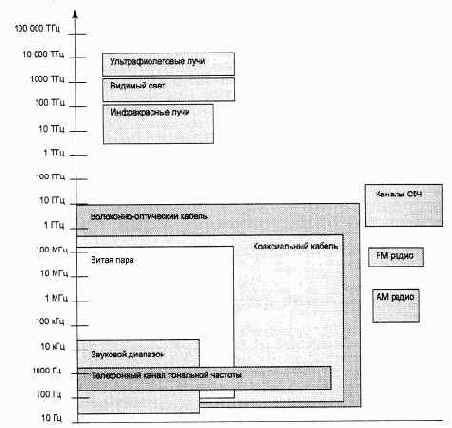

Полоса пропускания зависит от типа линии и ее протяженности. На рис. 2.8 показаны полосы пропускания линий связи различных типов, а также наиболее часто используемые в технике связи частотные диапазоны.

Рис. 2.8. Полосы пропускания линий связи и популярные частотные диапазоны

Анализаторы протоколов

Анализатор протоколов представляет собой либо специализированное устройство, либо персональный компьютер, обычно переносной, класса Notebook, оснащенный специальной сетевой картой и соответствующим программным обеспечением. Применяемые сетевая карта и программное обеспечение должны соответствовать технологии сети (Ethernet, Token Ring, FDDI, Fast Ethernet). Анализатор подключается к сети точно так же, как и обычный узел. Отличие состоит в том, что анализатор может принимать все пакеты данных, передаваемые по сети, в то время как обычная станция - только адресованные ей. Для этого сетевой адаптер анализатора протоколов переводится в режим «беспорядочного» захвата - promiscuous mode.

Программное обеспечение анализатора состоит из ядра, поддерживающего работу сетевого адаптера и программного обеспечения, декодирующего протокол канального уровня, с которым работает сетевой адаптер, а также наиболее распространенные протоколы верхних уровней, например IP, TCP, ftp, telnet, HTTP, IPX, NCP, NetBEUI, DECnet и т. п. В состав некоторых анализаторов может входить также экспертная система, которая позволяет выдавать пользователю рекомендации о том, какие эксперименты следует проводить в данной ситуации, что могут означать те или иные результаты измерений, как устранить некоторые виды неисправности сети.

Анализаторы протоколов имеют некоторые общие свойства.

Возможность (кроме захвата пакетов) измерения среднестатистических показателей трафика в сегменте локальной сети, в котором установлен сетевой адаптер анализатора. Обычно измеряется коэффициент использования сегмента, матрицы перекрестного трафика узлов, количество хороших и плохих кадров, прошедших через сегмент.

Возможность работы с несколькими агентами, поставляющими захваченные пакеты из разных сегментов локальной сети. Эти агенты чаще всего взаимодействуют с анализатором протоколов по собственному протоколу прикладного уровня, отличному от SNMP или CMIP.

Наличие развитого графического интерфейса, позволяющего представить результаты декодирования пакетов с разной степенью детализации.

Фильтрация захватываемых и отображаемых пакетов. Условия фильтрации задаются в зависимости от значения адресов назначения и источника, типа протокола или значения определенных полей пакета. Пакет либо игнорируется, либо записывается в буфер захвата. Использование фильтров значительно ускоряет и упрощает анализ, так как исключает захват или просмотр ненужных в данный момент пакетов.

Использование триггеров. Триггеры - это задаваемые администратором некоторые условия начала и прекращения процесса захвата данных из сети. Такими условиями могут быть: время суток, продолжительность процесса захвата, появление определенных значений в кадрах данных. Триггеры могут использоваться совместно с фильтрами, позволяя более детально и тонко проводить анализ, а также продуктивнее расходовать ограниченный объем буфера захвата.

Многоканальность. Некоторые анализаторы протоколов позволяют проводить одновременную запись пакетов от нескольких сетевых адаптеров, что удобно для сопоставления процессов, происходящих в разных сегментах сети. Возможности анализа проблем сети на физическом уровне у анализаторов протоколов минимальные, поскольку всю информацию они получают от стандартных сетевых адаптеров. Поэтому они передают и обобщают информацию физического уровня, которую сообщает им сетевой адаптер, а она во многом зависит от типа сетевого адаптера. Некоторые сетевые адаптеры сообщают более детальные данные об ошибках кадров и интенсивности коллизий в сегменте, а некоторые вообще не передают такую информацию верхним уровням протоколов, на которых работает анализатор протоколов.

С распространением серверов Windows NT все более популярным становится анализатор Network Monitor фирмы Microsoft. Он является частью сервера управления системой SMS, а также входит в стандартную поставку Windows NT Server, начиная с версии 4.0 (версия с усеченными функциями). Network Monitor в версии SMS является многоканальным анализатором протоколов, поскольку может получать данные от нескольких агентов Network Monitor Agent, работающих в среде Windows NT Server, однако в каждый момент времени анализатор может работать только с одним агентом, так что сопоставить данные разных каналов с его помощью не удастся.Network Monitor поддерживает фильтры захвата (достаточно простые) и дисплейные фильтры, отображающие нужные кадры после захвата (более сложные). Экспертной системой Network Monitor не располагает.

Аналоговая модуляция

Аналоговая модуляция применяется для передачи дискретных данных по каналам с узкой полосой частот, типичным представителем которых является канал тональной частоты, предоставляемый в распоряжение пользователям общественных телефонных сетей. Типичная амплитудно-частотная характеристика канала тональной частоты представлена на рис. 2.12. Этот канал передает частоты в диапазоне от 300 до 3400 Гц, таким образом, его полоса пропускания равна 3100 Гц. Хотя человеческий голос имеет гораздо более широкий спектр - примерно от 100 Гц до 10 кГц, - для приемлемого качества передачи речи диапазон в 3100 Гц является хорошим решением. Строгое ограничение полосы пропускания тонального канала связано с использованием аппаратуры уплотнения и коммутации каналов в телефонных сетях.

Рис. 2.12. Амплитудно-частотная характеристика канала тональной частоты

Устройство, которое выполняет функции модуляции несущей синусоиды на передающей стороне и демодуляции на приемной стороне, носит название модем (модулятор - демодулятор).

Аппаратура линий связи

Аппаратура передачи данных (АПД или DCE - Data Circuit terminating Equipment) непосредственно связывает компьютеры или локальные сети пользователя с линией связи и является, таким образом, пограничным оборудованием. Традиционно аппаратуру передачи данных включают в состав линии связи. Примерами DCE являются модемы, терминальные адаптеры сетей ISDN, оптические модемы, устройства подключения к цифровым каналам. Обычно DCE работает на физическом уровне, отвечая за передачу и прием сигнала нужной формы и мощности в физическую среду.

Аппаратура пользователя линии связи, вырабатывающая данные для передачи по линии связи и подключаемая непосредственно к аппаратуре передачи данных, обобщенно носит название оконечное оборудование данных (00 Д или DTE - Data Terminal Equipment). Примером DTE могут служить компьютеры или маршрутизаторы локальных сетей. Эту аппаратуру не включают в состав линии связи.

Разделение оборудования на классы DCE и DTE в локальных сетях является достаточно условным. Например, адаптер локальной сети можно считать как принадлежностью компьютера, то есть DTE, так и составной частью канала связи, то есть DCE.

Промежуточная аппаратура обычно используется на линиях связи большой протяженности. Промежуточная аппаратура решает две основные задачи:

улучшение качества сигнала;

создание постоянного составного канала связи между двумя абонентами сети.

В локальных сетях промежуточная аппаратура может совсем не использоваться, если протяженность физической среды - кабелей или радиоэфира - позволяет одному сетевому адаптеру принимать сигналы непосредственно от другого сетевого адаптера, без промежуточного усиления. В противном случае применяются устройства типа повторителей и концентраторов.

В глобальных сетях необходимо обеспечить качественную передачу сигналов на расстояния в сотни и тысячи километров. Поэтому без усилителей сигналов, установленных через определенные расстояния, построить территориальную линию связи невозможно. В глобальной сети необходима также и промежуточная аппаратура другого рода - мультиплексоры, демультиплексоры и коммутаторы.
Эта аппаратура решает вторую указанную задачу, то есть создает между двумя абонентами сети составной канал из некоммутируемых отрезков физической среды - кабелей с усилителями. Важно отметить, что приведенные на рис. 2.1 мультиплексоры, демультиплексоры и коммутаторы образуют составной канал на долговременной основе, например на месяц или год, причем абонент не может влиять на процесс коммутации этого канала - эти устройства управляются по отдельным входам, абоненту недоступным (на рисунке не показаны). Наличие промежуточной коммутационной аппаратуры избавляет создателей глобальной сети от необходимости прокладывать отдельную кабельную линию для каждой пары соединяемых узлов сети. Вместо этого между мультиплексорами и коммутаторами используется высокоскоростная физическая среда, например волоконно-оптический или коаксиальный кабель, по которому передаются одновременно данные от большого числа сравнительно низкоскоростных абонентских линий. А когда нужно образовать постоянное соединение между какими-либо двумя конечными узлами сети, находящимися, например, в разных городах, то мультиплексоры, коммутаторы и демультиплексоры настраиваются оператором канала соответствующим образом. Высокоскоростной канал обычно называют уплотненным каналом.

Промежуточная аппаратура канала связи прозрачна для пользователя, он ее не замечает и не учитывает в своей работе. Для него важны только качество полученного канала, влияющее на скорость передачи дискретных данных. В действительности же промежуточная аппаратура образует сложную сеть, которую называют первичной сетью,

так как сама по себе она никаких высокоуровневых служб (например, файловой или передачи голоса) не поддерживает, а только служит основой для построения компьютерных, телефонных или иных сетей.

В зависимости от типа промежуточной аппаратуры все линии связи делятся на аналоговые и цифровые. В аналоговых линиях промежуточная аппаратура предназначена для усиления аналоговых сигналов, то есть сигналов, которые имеют непрерывный диапазон значений.


Такие линии связи традиционно применялись в телефонных сетях для связи АТС между собой. Для создания высокоскоростных каналов, которые мультиплексируют несколько низкоскоростных аналоговых абонентских каналов, при аналоговом подходе обычно используется техника частотного мультиплексирования (Frequency Division Multiplexing, FDM).

В цифровых линиях связи передаваемые сигналы имеют конечное число состояний. Как правило, элементарный сигнал, то есть сигнал, передаваемый за один такт работы передающей аппаратуры, имеет 2 или 3 состояния, которые передаются в линиях связи импульсами прямоугольной формы. С помощью таких сигналов передаются как компьютерные данные, так и оцифрованные речь и изображение. В цифровых каналах связи используется промежуточная аппаратура, которая улучшает форму импульсов и обеспечивает их ресинхронизацию, то есть восстанавливает период их следования. Промежуточная аппаратура образования высокоскоростных цифровых каналов (мультиплексоры, демультиплексоры, коммутаторы) работает по принципу временного мультиплексирования каналов (Time Division Multiplexing, TDM), когда каждому низкоскоростному каналу выделяется определенная доля времени (тайм-слот или квант) высокоскоростного канала.

Аппаратура передачи дискретных компьютерных данных по аналоговым и цифровым линиям связи существенно отличается, так как в первом случае линия связи предназначена для передачи сигналов произвольной формы и не предъявляет никаких требований к способу представления единиц и нулей аппаратурой передачи данных, а во втором - все параметры передаваемых линией импульсов стандартизованы. Другими словами, на цифровых линиях связи протокол физического уровня определен, а на аналоговых линиях - нет.

Архитектуры систем управления сетями

Выделение в системах управления типовых групп функций и разбиение этих функций на уровни еще не дает ответа на вопрос, каким же образом устроены системы управления, из каких элементов они состоят и какие архитектуры связей этих элементов используются на практике.

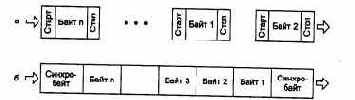

Асинхронная и синхронная передачи

При обмене данными на физическом уровне единицей информации является бит, поэтому средства физического уровня всегда поддерживают побитовую синхронизацию между приемником и передатчиком.

Канальный уровень оперирует кадрами данных и обеспечивает синхронизацию между приемником и передатчиком на уровне кадров. В обязанности приемника входит распознавание начала первого байта кадра, распознавание границ полей кадра и распознавание признака окончания кадра.

Обычно достаточно обеспечить синхронизацию на указанных двух уровнях - битовом и кадровом, - чтобы передатчик и приемник смогли обеспечить устойчивый обмен информацией. Однако при плохом качестве линии связи (обычно это относится к телефонным коммутируемым каналам) для удешевления аппаратуры и повышения надежности передачи данных вводят дополнительные средства синхронизации на уровне байт.

Такой режим работы называется асинхронным или старт-стопным. Другой причиной использования такого режима работы является наличие устройств, которые генерируют байты данных в случайные моменты времени. Так работает клавиатура дисплея или другого терминального устройства, с которого человек вводит данные для обработки их компьютером.

В асинхронном режиме каждый байт данных сопровождается специальными сигналами «старт» и «стоп» (рис. 2.20, а). Назначение этих сигналов состоит в том, чтобы, во-первых, известить приемник о приходе данных и, во-вторых, чтобы дать приемнику достаточно времени для выполнения некоторых функций, связанных с синхронизацией, до поступления следующего байта. Сигнал «старт» имеет продолжительность в один тактовый интервал, а сигнал «стоп» может длиться один, полтора или два такта, поэтому говорят, что используется один, полтора или два бита в качестве стопового сигнала, хотя пользовательские биты эти сигналы не представляют.

Рис. 2.20. Асинхронная (а) и синхронная (б) передачи на уровне байт

Асинхронным описанный режим называется потому, что каждый байт может быть несколько смещен во времени относительно побитовых тактов предыдущего байта.
Такая асинхронность передачи байт не влияет на корректность принимаемых данных, так как в начале каждого байта происходит дополнительная синхронизация приемника с источником за счет битов «старт». Более «свободные» временные допуски определяют низкую стоимость оборудования асинхронной системы.

При синхронном режиме передачи старт-стопные биты между каждой парой байт отсутствуют. Пользовательские данные собираются в кадр, который предваряется байтами синхронизации (рис. 2.20, б). Байт синхронизации - это байт, содержащий заранее известный код, например 0111110, который оповещает приемник о приходе кадра данных. При его получении приемник должен войти в байтовый синхронизм с передатчиком, то есть правильно понимать начало очередного байта кадра. Иногда применяется несколько синхробайт для обеспечения более надежной синхронизации приемника и передатчика. Так как при передаче длинного кадра у приемника могут появиться проблемы с синхронизацией бит, то в этом случае используются самосинхронизирующиеся коды.

Асинхронные протоколы

Асинхронные протоколы представляют собой наиболее старый способ связи. Эти протоколы оперируют не с кадрами, а с отдельными символами, которые представлены байтами со старт-стоповыми символами. Асинхронные протоколы ведут свое происхождение от тех времен, когда два человека связывались с помощью телетайпов по каналу «точка-точка». С развитием техники асинхронные протоколы стали применяться для связи телетайпов, разного рода клавиатур и дисплеев с вычислительными машинами. Единицей передаваемых данных был не кадр данных, а отдельный символ. Некоторые символы имели управляющий характер, например символ <CR> предписывал телетайпу или дисплею выполнить возврат каретки на начало строки. В этих протоколах существуют управляющие последовательности, обычно начинающиеся с символа <ESC>. Эти последовательности вызывали на управляемом устройстве достаточно сложные действия - например, загрузку нового шрифта на принтер.

В асинхронных протоколах применяются стандартные наборы символов, чаще всего ASCII или EBCDIC. Так как первые 32 или 27 кодов в этих наборах являются специальными кодами, которые не отображаются на дисплее или принтере, то они использовались асинхронными протоколами для управления режимом обмена данными. В самих пользовательских данных, которые представляли собой буквы, цифры, а также такие знаки, как @, %, $ и т. п., специальные символы никогда не встречались, так что проблемы их отделения от пользовательских данных не существовало.

Постепенно асинхронные протоколы усложнялись и стали наряду с отдельными символами использовать целые блоки данных, то есть кадры. Например, популярный протокол XMODEM передает файлы между двумя компьютерами по асинхронному модему. Начало приема очередного блока файла инициируется символьной командой - принимающая сторона постоянно передает символ ASCII NAK. Передающая сторона, приняв NAK, отправляет очередной блок файла, состоящий из 128 байт данных, заголовка и концевика. Заголовок состоит из специального символа SOH (Start Of Header) и номера блока. Концевик содержит контрольную сумму блока данных. Приемная сторона, получив новый блок, проверяла его номер и контрольную сумму. В случае совпадения этих параметров с ожидаемыми приемник отправлял символ АСК, а в противном случае - символ NAK, после чего передатчик должен был повторить передачу данного блока. В конце передачи файла передавался символ ЕОХ.

Как видно из описания протокола XMODEM, часть управляющих операций выполнялась в асинхронных протоколах посылкой в асинхронном режиме отдельных символов, в то же время часть данных пересылалась блоками, что более характерно для синхронных протоколов.

Автоматическая проверка кабеля

В зависимости от конфигурации возможно определить длину, импеданс, схему подключения жил, затухание и параметр NEXT на частоте до 100 МГц. Автоматическая проверка выполняется для:

коаксиальных кабелей;

экранированной витой пары с импедансом 150 Ом;

неэкранированной витой пары с сопротивлением 100 Ом.

Автоматическая проверка сетевых адаптеров

Проверяет правильность функционирования вновь установленных или «подозрительных» сетевых адаптеров. Для сетей Ethernet по итогам проверки сообщаются: МАС - адрес, уровень напряжения сигналов (а также присутствие и полярность импульсов Link Test для 10BASE-T). Если сигнал не обнаружен на сетевом адаптере, то тест автоматически сканирует соединительный разъем и кабель для их диагностики.

Автоматизация процесса назначения IP-адресов

Назначение IP-адресов узлам сети даже при не очень большом размере сети может представлять для администратора утомительную процедуру. Протокол Dynamic Host Configuration Protocol (DHCP) освобождает администратора от этих проблем, автоматизируя процесс назначения IP-адресов.

DHCP может поддерживать способ автоматического динамического распределения адресов, а также более простые способы ручного и автоматического статического назначения адресов. Протокол DHCP работает в соответствии с моделью клиент-сервер. Во время старта системы компьютер, являющийся DHCP-клиентом, посылает в сеть широковещательный запрос на получение IP-адреса. DHCP - cepвер откликается и посылает сообщение-ответ, содержащее IP-адрес. Предполагается, что DHCP-клиент и DHCP-сервер находятся в одной IP-сети.

При динамическом распределении адресов DHCP-сервер выдает адрес клиенту на ограниченное время, называемое временем аренды (lease duration), что дает возможность впоследствии повторно использовать этот IP-адрес для назначения другому компьютеру. Основное преимущество DHCP - автоматизация рутинной работы администратора по конфигурированию стека TCP/IP на каждом компьютере. Иногда динамическое разделение адресов позволяет строить IP-сеть, количество узлов в которой превышает количество имеющихся в распоряжении администратора IP-адресов.

В ручной процедуре назначения статических адресов активное участие принимает администратор, который предоставляет DHCP - серверу информацию о соответствии IP-адресов физическим адресам или другим идентификаторам клиентов. DHCP-сервер, пользуясь этой информацией, всегда выдает определенному клиенту назначенный администратором адрес.

При автоматическом статическом способе DHCP-сервер присваивает IP-адрес из пула наличных IP-адресов без вмешательства оператора. Границы пула назначаемых адресов задает администратор при конфигурировании DHCP-сервера. Адрес дается клиенту из пула в постоянное пользование, то есть с неограниченным сроком аренды. Между идентификатором клиента и его IP-адресом по-прежнему, как и при ручном назначении, существует постоянное соответствие.
Оно устанавливается в момент первого назначения DHCP-сервером IP- адреса клиенту. При всех последующих запросах сервер возвращает тот же самый IP-адрес.

DHCP обеспечивает надежный и простой способ конфигурации сети TCP/IP, гарантируя отсутствие дублирования адресов за счет централизованного управления их распределением. Администратор управляет процессом назначения адресов с помощью параметра «продолжительность аренды», которая определяет, как долго компьютер может использовать назначенный IP-адрес, перед тем как снова запросить его от DHCP-сервера в аренду.

Примером работы протокола DHCP может служить ситуация, когда компьютер, являющийся DHCP-клиентом, удаляется из подсети. При этом назначенный ему IP-адрес автоматически освобождается. Когда компьютер подключается к другой подсети, то ему автоматически назначается новый адрес. Ни пользователь, ни сетевой администратор не вмешиваются в этот процесс. Это свойство очень важно для мобильных пользователей.

DHCP-сервер может назначить клиенту не только IP-адрес клиента, но и другие параметры стека TCP/IP, необходимые для его эффективной работы, например, маску, IP-адрес маршрутизатора по умолчанию, IP-адрес сервера DNS, доменное имя компьютера и т. п.

Биполярный импульсный код

Кроме потенциальных кодов в сетях используются и импульсные коды, когда данные представлены полным импульсом или же его частью - фронтом. Наиболее простым случаем такого подхода является биполярный импульсный код, в котором единица представлена импульсом одной полярности, а ноль - другой (рис. 2.16, в). Каждый импульс длится половину такта. Такой код обладает отличными самосинхронизирующими свойствами, но постоянная составляющая, может присутствовать, например, при передаче длинной последовательности единиц или нулей. Кроме того, спектр у него шире, чем у потенциальных кодов. Так, при передаче всех нулей или единиц частота основной гармоники кода будет равна N Гц, что в два раза выше основной гармоники кода NRZ и в четыре раза выше основной гармоники кода AMI при передаче чередующихся единиц и нулей. Из-за слишком широкого спектра биполярный импульсный код используется редко.

Бит-ориентированные протоколы

Потребность в паре символов в начале и конце каждого кадра вместе с дополнительными символами DLE означает, что символьно-ориентированная передача не эффективна для передачи двоичных данных, так как приходится в поле данных кадра добавлять достаточно много избыточных данных. Кроме того, формат управляющих символов для разных кодировок различен, например, в коде ASCII символ SYN равен 0010110, а в коде EBCDIC - 00110010. Так что этот метод допустим только с определенным типом кодировки, даже если кадр содержит чисто двоичные данные. Чтобы преодолеть эти проблемы, сегодня почти всегда используется более универсальный метод, называемый бит-ориентированной передачей. Этот метод сейчас применяется при передаче как двоичных, так и символьных данных.

На рис. 2.22 показаны 3 различные схемы бит-ориентированной передачи. Они отличаются способом обозначения начала и конца каждого кадра.

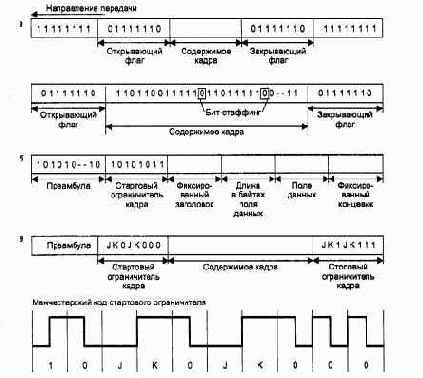

Рис. 2.22. Способы выделения начало и конца кадра при синхронной передаче

Первая схема, показанная на рис. 2.22, а, похожа на схему с символами STX и ЕТХ в символьно-ориентированных протоколах. Начало и конец каждого кадра отмечается одной и той же 8-битовой последовательностью - 01111110, называемой флагом. Термин «бит-ориентированный» используется потому, что принимаемый поток бит сканируется приемником на побитовой основе для обнаружения стартового флага, а затем во время приема для обнаружения стопового флага. Поэтому длина кадра в этом случае не обязательно должна быть кратна 8 бит.

Чтобы обеспечить синхронизацию приемника, передатчик посылает последовательность байтов простоя (каждый состоит из 11111111), предшествующую стартовому флагу.

Для достижения прозрачности данных в этой схеме необходимо, чтобы флаг не присутствовал в поле данных кадра. Это достигается с помощью приема, известного как вставка 0 бита, - бит-стаффинга. Схема вставки бита работает только во время передачи поля данных кадра. Если эта схема обнаруживает, что подряд передано пять 1, то она автоматически вставляет дополнительный 0 (даже если после этих пяти 1 шел 0).
Поэтому последовательность 01111110 никогда не появится в поле данных кадра. Аналогичная схема работает в приемнике и выполняет обратную функцию. Когда после пяти 1 обнаруживается 0, он автоматически удаляется из поля данных кадра. Бит-стаффинг гораздо более экономичен, чем байт-стаффинг, так как вместо лишнего байта вставляется один бит, следовательно, скорость передачи пользовательских данных в этом случае замедляется в меньшей степени.

Во второй схеме (см. рис. 2.22, б) для обозначения начала кадра имеется только стартовый флаг, а для определения конца кадра используется поле длины кадра, которое при фиксированных размерах заголовка и концевика чаще всего имеет смысл длины поля данных кадра. Эта схема наиболее применима в локальных сетях. В этих сетях для обозначения факта незанятости среды в исходном состоянии по среде вообще не передается никаких символов. Чтобы все остальные станции вошли в битовую синхронизацию, посылающая станция предваряет содержимое кадра последовательностью бит, известной как преамбула, которая состоит из чередования единиц и нулей 101010... Войдя в битовую синхронизацию, приемник исследует входной поток на побитовой основе, пока не обнаружит байт начала кадра 10101011, который выполняет роль символа STX. За этим байтом следует заголовок кадра, в котором в определенном месте находится поле длины поля данных. Таким образом, в этой схеме приемник просто отсчитывает заданное количество байт, чтобы определить окончание кадра.

Третья схема (см. рис. 2.22, в) использует для обозначения начала и конца кадра флаги, которые включают запрещенные для данного кода сигналы (code violations, V). Например, при манчестерском кодировании вместо обязательного изменения полярности сигнала в середине тактового интервала уровень сигнала остается неизменным и низким (запрещенный сигнал J) или неизменным и высоким (запрещенный сигнал К). Начало кадра отмечается последовательностью JKOJKOOO, а конец - последовательностью JK1JK 100. Этот способ очень экономичен, так как не требует ни бит-стаффинга, ни поля длины, но его недостаток заключается в зависимости от принятого метода физического кодирования.При использовании избыточных кодов роль сигналов J и К играют запрещенные символы, например, в коде 4В/5В этими символами являются коды 11000 и 10001.

Каждая из трех схем имеет свои преимущества и недостатки. Флаги позволяют отказаться от специального дополнительного поля, но требуют специальных мер: либо по разрешению размещения флага в поле данных за счет бит-стаффинга, либо по использованию в качестве флага запрещенных сигналов, что делает эту схему зависимой от способа кодирования.

Цели и история создания технологии ISDN

ISDN (Integrated Services Digital Network - цифровые сети с интегральными услугами)

относятся к сетям, в которых основным режимом коммутации является режим коммутации каналов, а данные обрабатываются в цифровой форме. Идеи перехода телефонных сетей общего пользования на полностью цифровую обработку данных, при которой конечный абонент передает данные непосредственно в цифровой форме, высказывались давно. Сначала предполагалось, что абоненты этой сети будут передавать только голосовые сообщения. Такие сети получили название IDN - Integrated Digital Network. Термин «интегрированная сеть» относился к интеграции цифровой обработки информации сетью с цифровой передачей голоса абонентом. Идея такой сети была высказана еще в 1959 году. Затем было решено, что такая сеть должна предоставлять своим абонентам не только возможность поговорить между собой, но и воспользоваться другими услугами - в первую очередь передачей компьютерных данных. Кроме того, сеть должна была поддерживать для абонентов разнообразные услуги прикладного уровня - факсимильную связь, телетекс (передачу данных между двумя терминалами), видеотекс (получение хранящихся в сети данных на свой терминал), голосовую почту и ряд других. Предпосылки для создания такого рода сетей сложились к середине 70-х годов. К этому времени уже широко применялись цифровые каналы Т1 для передачи данных в цифровой форме между АТС, а первый мощный цифровой коммутатор телефонных каналов 4ESS был выпущен компанией Western Electric в 1976 году.

В результате работ, проводимых по стандартизации интегральных сетей в CCITT, в 1980 году появился стандарт G.705, в котором излагались общие идеи такой сети. Конкретные спецификации сети ISDN появились в 1984 году в виде серии рекомендаций I. Этот набор спецификаций был неполным и не подходил для построения законченной сети. К тому же в некоторых случаях он допускал неоднозначность толкования или был противоречивым. В результате, хотя оборудование ISDN и начало появляться примерно с середины 80-х годов, оно часто было несовместимым, особенно если производилось в разных странах.
В 1988 году рекомендации серии I были пересмотрены и приобрели гораздо более детальный и законченный вид, хотя некоторые неоднозначности сохранились. В 1992 и 1993 годах стандарты ISDN были еще раз пересмотрены и дополнены. Процесс стандартизации этой технологии продолжается.

Внедрение сетей ISDN началось достаточно давно - с конца 80-х годов, однако высокая техническая сложность пользовательского интерфейса, отсутствие единых стандартов на многие жизненно важные функции, а также необходимость крупных капиталовложений для переоборудования телефонных АТС и каналов связи привели к тому, что инкубационный период затянулся на многие годы, и сейчас, когда прошло уже более десяти лет, распространенность сетей ISDN оставляет желать лучшего. Кроме того, в разных странах судьба ISDN складывалась по-разному. Наиболее давно в национальном масштабе эти сети работают в таких странах, как Германия и Франция. Тем не менее доля абонентов ISDN даже в этих странах составляет немногим более 5 % от общего числа абонентов телефонной сети. В США процесс внедрения сетей ISDN намного отстал от Европы, поэтому сетевая индустрия только недавно заметила наличие такого рода сетей. Если судить о тех или иных типах глобальных сетей по коммуникационному оборудованию для корпоративных сетей, то может сложиться ложное впечатление, что технология ISDN появилась где-то в 1994 - 1995 годах, так как именно в эти годы начали появляться маршрутизаторы с поддержкой интерфейса ISDN. Это обстоятельство просто отражает тот факт, что именно в эти годы сеть ISDN стала достаточно распространенной в США - стране, компании которой являются лидерами в производстве сетевого оборудования для корпоративных сетей.

Архитектура сети ISDN предусматривает несколько видов служб (рис. 6.16):

Рис. 6.16.

Службы ISDN

некоммутируемые средства (выделенные цифровые каналы);

коммутируемая телефонная сеть общего пользования;

сеть передачи данных с коммутацией каналов;

сеть передачи данных с коммутацией пакетов;

сеть передачи данных с трансляцией кадров (frame relay);



средства контроля и управления работой сети.

Как видно из приведенного списка, транспортные службы сетей ISDN действительно покрывают очень широкий спектр услуг, включая популярные услуги frame relay. Кроме того, большое внимание уделено средствам контроля сети, которые позволяют маршрутизировать вызовы для установления соединения с абонентом сети, а также осуществлять мониторинг и управление сетью. Управляемость сети обеспечивается интеллектуальностью коммутаторов и конечных узлов сети, поддерживающих стек протоколов, в том числе и специальных протоколов управления.

Стандарты ISDN описывают также ряд услуг прикладного уровня: факсимильную связь на скорости 64 Кбит/с, телексную связь на скорости 9600 бит/с, видеотекс на скорости 9600 бит/с и некоторые другие.

На практике не все сети ISDN поддерживают все стандартные службы. Служба frame relay хотя и была разработана в рамках сети ISDN, однако реализуется, как правило, с помощью отдельной сети коммутаторов кадров, не пересекающейся с сетью коммутаторов ISDN.

Базовой скоростью сети ISDN является скорость канала DS-0, то есть 64 Кбит/с. Эта скорость ориентируется на самый простой метод кодирования голоса - ИКМ, хотя дифференциальное кодирование и позволяет передавать голос с тем же качеством на скорости 32 или 16 Кбит/с.

Целостность цепи при проверке постоянным током

Эта функция используется при проверке коаксиальных кабелей для верификации правильности используемых терминаторов и их установки.

Что дает предприятию использование сетей

Этот вопрос можно уточнить следующим образом: в каких случаях развертывание на предприятии вычислительных сетей предпочтительнее использования автономных компьютеров или многомашинных систем? Какие новые возможности появляются на предприятии с появлением там вычислительной сети? И наконец, всегда ли предприятию нужна сеть?

Если не вдаваться в частности, то конечной целью использования вычислительных сетей на предприятии является повышение эффективности его работы, которое может выражаться, например, в увеличении прибыли предприятия. Действительно, если благодаря компьютеризации снизились затраты на производство уже существующего продукта, сократились сроки разработки новой модели или ускорилось обслуживание заказов потребителей - это означает, что данному предприятию действительно нужна была сеть.

Более обстоятельно отвечая на вопрос, зачем предприятию сеть, начнем с рассмотрения тех принципиальных преимуществ сетей, которые вытекают из их принадлежности к распределенным системам.

Концептуальным преимуществом распределенных систем (а значит, и сетей) перед централизованными системами является их способность выполнять параллельные вычисления. За счет этого в системе с несколькими обрабатывающими узлами в принципе может быть достигнута производительность, превышающая максимально возможную на данный момент производительность любого отдельного, сколь угодно мощного процессора. Распределенные системы потенциально имеют лучшее соотношение производительность-стоимость, чем централизованные системы.

Еще одно очевидное и важное достоинство распределенных систем - это их принципиально более высокая отказоустойчивость. Под отказоустойчивостью понимается способность системы выполнять свои функции (может быть, не в полном объеме) при отказах отдельных элементов аппаратуры и неполной доступности данных. Основой повышенной отказоустойчивости распределенных систем является избыточность. Избыточность обрабатывающих узлов (процессоров в многопроцессорных системах или компьютеров в сетях) позволяет при отказе одного узла переназначать приписанные ему задачи на другие узлы.


С этой целью в распределенной системе могут быть предусмотрены процедуры динамической или статической реконфигурации. В вычислительных сетях некоторые наборы данных могут дублироваться на внешних запоминающих устройствах нескольких компьютеров сети, так что при отказе одного их них данные остаются доступными.

Использование территориально распределенных вычислительных систем больше соответствует распределенному характеру прикладных задач в некоторых предметных областях, таких как автоматизация технологических процессов, банковская деятельность и т. п. Во всех этих случаях имеются рассредоточенные по некоторой территории отдельные потребители информации - сотрудники, организации или технологические установки. Эти потребители достаточно автономно решают свои задачи, поэтому рациональнее предоставлять им собственные вычислительные средства, но в то же время, поскольку решаемые ими задачи тесно взаимосвязаны, их вычислительные средства должны быть объединены в единую систему. Адекватным решением в такой ситуации является использование вычислительной сети.

Для пользователя, кроме выше названных, распределенные системы дают еще и такие преимущества, как возможность совместного использования данных и устройств, а также возможность гибкого распределения работ по всей системе. Такое разделение дорогостоящих периферийных устройств - таких как дисковые массивы большой емкости, цветные принтеры, графопостроители, модемы, оптические диски - во многих случаях является основной причиной развертывания сети на предприятии. Пользователь современной вычислительной сети работает за своим компьютером, часто не отдавая себе отчета в том, что при этом он пользуется данными другого мощного компьютера, находящегося за сотни километров от него. Он отправляет электронную почту через модем, подключенный к коммуникационному серверу, общему для нескольких отделов его предприятия. У пользователя создается иллюзия, что эти ресурсы подключены непосредственно к его компьютеру или же «почти» подключены, так как для их использования нужны незначительные дополнительные действия по сравнению с использованием действительно собственных ресурсов.


Такое свойство называется прозрачностью

сети.

В последнее время стал преобладать другой побудительный мотив развертывания сетей, гораздо более важный в современных условиях, чем экономия средств за счет разделения между сотрудниками корпорации дорогой аппаратуры или программ. Этим мотивом стало стремление обеспечить сотрудникам оперативный доступ к обширной корпоративной информации. В условиях жесткой конкурентной борьбы в любом секторе рынка выигрывает, в конечном счете, та фирма, сотрудники которой могут быстро и правильно ответить на любой вопрос клиента - о возможностях их продукции, об условиях ее применения, о решении любых возможных проблем и т. п. В большой корпорации вряд ли даже хороший менеджер может знать все тонкости каждого из выпускаемых фирмой продуктов, тем более что их номенклатура обновляется сейчас каждый квартал, если не месяц. Поэтому очень важно, чтобы менеджер имел возможность со своего компьютера, подключенного к корпоративной сети, скажем в Магадане, передать вопрос клиента на сервер, расположенный в центральном отделении предприятия в Новосибирске, и оперативно получить качественный ответ, удовлетворяющий клиента. В этом случае клиент не обратится к другой фирме, а будет пользоваться услугами данного менеджера и впредь.

Чтобы такая работа была возможна, необходимо не только наличие быстрых и надежных связей в корпоративной сети, но и наличие структурированной информации на серверах предприятия, а также возможность эффективного поиска нужных данных. Этот аспект сетевой работы всегда был узким местом в организации доставки информации сотрудникам - даже при существовании мощных СУБД информация в них попадала не самая «свежая» и не в том объеме, который был нужен. В последнее время в этой области наметился некоторый прогресс, связанный с использованием гипертекстовой информационной службы WWW - так называемой технологии intranet. Эта технология поддерживает достаточно простой способ представления текстовой и графической информации в виде гипертекстовых страниц, что позволяет быстро поместить самую свежую информацию на WWW-серверы корпорации.


Кроме того, она унифицирует просмотр информации с помощью стандартных программ - Web-броузеров, работа с которыми несложна даже для неспециалиста. Сейчас многие крупные корпорации уже перенесли огромные кипы своих документов на страницы WWW-серверов, и сотрудники этих фирм, разбросанные по всему миру, используют информацию этих серверов через Internet или intranet. Получая легкий и более полный доступ к информации, сотрудники принимают решение быстрее, и качество этого решения, как правило, выше.

Использование сети приводит к совершенствованию коммуникаций, то есть к улучшению процесса обмена информацией и взаимодействия между сотрудниками предприятия, а также его клиентами и поставщиками. Сети снижают потребность предприятий в других формах передачи информации, таких как телефон или обычная почта. Зачастую именно возможность организации электронной почты является основной причиной и экономическим обоснованием развертывания на предприятии вычислительной сети. Все большее распространение получают новые технологии, которые позволяют передавать по сетевым каналам связи не только компьютерные данные, но голосовую и видеоинформацию. Корпоративная сеть, которая интегрирует данные и мультимедийную информацию, может использоваться для организации аудио- и видеоконференций, кроме того, на ее основе может быть создана собственная внутренняя телефонная сеть.

Конечно, вычислительные сети имеют и свои проблемы. Эти проблемы в основном связаны с организацией эффективного взаимодействия отдельных частей распределенной системы.

Во-первых, это сложности, связанные с программным обеспечением - операционными системами и приложениями. Программирование для распределенных систем принципиально отличается от программирования для централизованных систем. Так, сетевая операционная система, выполняя в общем случае все функции по управлению локальными ресурсами компьютера, сверх того решает многочисленные задачи по предоставлению сетевых служб. Разработка сетевых приложений осложняется из-за необходимости организовать совместную работу их частей, выполняющихся на разных машинах.


Много забот доставляет обеспечение совместимости программного обеспечения.

Во-вторых, много проблем связано с транспортировкой сообщений по каналам связи между компьютерами. Основные задачи здесь - обеспечение надежности (чтобы передаваемые данные не терялись и не искажались) и производительности (чтобы обмен данными происходил с приемлемыми задержками). В структуре общих затрат на вычислительную сеть расходы на решение «транспортных вопросов» составляют существенную часть, в то время как в централизованных системах эти проблемы полностью отсутствуют.

В-третьих, это вопросы, связанные с обеспечением безопасности, которые гораздо сложнее решаются в вычислительной сети, чем в централизованной системе. В некоторых случаях, когда безопасность особенно важна, от использования сети лучше вообще отказаться.

Можно приводить еще много «за» и «против» использования сетей, но главным доказательством эффективности является бесспорный факт их повсеместного распространения. Трудно найти сколь-нибудь крупное предприятие, на котором не было хотя бы односегментной сети персональных компьютеров; все больше и больше появляется крупных сетей с сотнями рабочих станций и десятками серверов, некоторые большие организации и предприятия обзаводятся частными глобальными сетями, объединяющими их филиалы, удаленные на тысячи километров. В каждом конкретном случае для создания сети были свои резоны, но верно и общее утверждение: что-то в этих сетях все-таки есть.

Цифровое кодирование

При цифровом кодировании дискретной информации применяют потенциальные и импульсные коды.

В потенциальных кодах для представления логических единиц и нулей используется только значение потенциала сигнала, а его перепады, формирующие законченные импульсы, во внимание не принимаются. Импульсные коды позволяют представить двоичные данные либо импульсами определенной полярности, либо частью импульса - перепадом потенциала определенного направления.

Цифровые выделенные линии

Цифровые выделенные линии образуются путем постоянной коммутации в первичных сетях, построенных на базе коммутационной аппаратуры, работающей на принципах разделения канала во времени - TDM, описанного в главе 2. Существуют два поколения технологий цифровых первичных сетей - технология плезиохронной («плезио» означает «почти», то есть почти синхронной) цифровой иерархии (Plesiochronic Digital Hierarchy, PDH) и более поздняя технология - синхронная цифровая иерархия (Synchronous Digital Hierarchy, SDH). В Америке технологии SDH соответствует стандарт SONET.

Дискретная модуляция аналоговых сигналов

Одной из основных тенденций развития сетевых технологий является передача в одной сети как дискретных, так и аналоговых по своей природе данных. Источниками дискретных данных являются компьютеры и другие вычислительные устройства, а источниками аналоговых данных являются такие устройства, как телефоны, видеокамеры, звуко- и видеовоспроизводящая аппаратура. На ранних этапах решения этой проблемы в территориальных сетях все типы данных передавались в аналоговой форме, при этом дискретные по своему характеру компьютерные данные преобразовывались в аналоговую форму с помощью модемов.

Однако по мере развития техники съема и передачи аналоговых данных выяснилось, что передача их в аналоговой форме не позволяет улучшить качество принятых на другом конце линии данных, если они существенно исказились при передаче. Сам аналоговый сигнал не дает никаких указаний ни о том, что произошло искажение, ни о том, как его исправить, поскольку форма сигнала может быть любой, в том числе и такой, которую зафиксировал приемник. Улучшение же качества линий, особенно территориальных, требует огромных усилий и капиталовложений. Поэтому на смену аналоговой технике записи и передачи звука и изображения пришла цифровая техника. Эта техника использует так называемую дискретную модуляцию исходных непрерывных во времени аналоговых процессов.

Дискретные способы модуляции основаны на дискретизации непрерывных процессов как по амплитуде, так и по времени (рис. 2.19). Рассмотрим принципы искретной модуляции на примере импулъсно-кодовой модуляции, ИКМ (Pulse Amplitude Modulation, РАМ), которая широко применяется в цифровой телефонии.

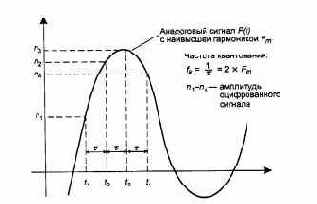

Рис. 2.19. Дискретная модуляция непрерывного процесса

Амплитуда исходной непрерывной функции измеряется с заданным периодом - за счет этого происходит дискретизация по времени. Затем каждый замер представляется в виде двоичного числа определенной разрядности, что означает дискретизацию по значениям функции - непрерывное множество возможных значений амплитуды заменяется дискретным множеством ее значений.
Выбранная в действительности частота дискретизации 8000 Гц обеспечивает н екоторый запас качества. В методе ИКМ обычно используется 7 или 8 бит кода для представления амплитуды одного замера. Соответственно это дает 127 или 256 градаций звукового сигнала, что оказывается вполне достаточным для качественной передачи голоса.

При использовании метода ИКМ для передачи одного голосового канала необходима пропускная способность 56 или 64 Кбит/с в зависимости от того, каким количеством бит представляется каждый замер. Если для этих целей используется 7 бит, то при частоте передачи замеров в 8000 Гц получаем:

8000 * 7 = 56000 бит/с или 56 Кбит/с;

а для случая 8-ми бит:

8000 * 8 = 64000 бит/с или 64 Кбит/с.

Стандартным является цифровой канал 64 Кбит/с, который также называется элементарным каналом цифровых телефонных сетей.

Передача непрерывного сигнала в дискретном виде требует от сетей жесткого соблюдения временного интервала в 125 мкс (соответствующего частоте дискретизации 8000 Гц) между соседними замерами, то есть требует синхронной передачи данных между узлами сети. При несоблюдении синхронности прибывающих замеров исходный сигнал восстанавливается неверно, что приводит к искажению голоса, изображения или другой мультимедийной информации, передаваемой по цифровым сетям. Так, искажение синхронизации в 10 мс может привести к эффекту «эха», а сдвиги между замерами в 200 мс приводят к потере распознаваемости произносимых слов. В то же время потеря одного замера при соблюдении синхронности между остальными замерами практически не сказывается на воспроизводимом звуке. Это происходит за счет сглаживающих устройств в цифро-аналоговых преобразователях, которые основаны на свойстве инерционности любого физического сигнала - амплитуда звуковых колебаний не может мгновенно измениться на большую величину.

На качество сигнала после ЦАП влияет не только синхронность поступления на его вход замеров, но и погрешность дискретизации амплитуд этих замеров. В теореме Найквиста - Котельникова предполагается, что амплитуды функции измеряются точно, в то же время использование для их хранения двоичных чисел с ограниченной разрядностью несколько искажает эти амплитуды.


Соответственно искажается восстановленный непрерывный сигнал, что называется шумом дискретизации (по амплитуде).

Существуют и другие методы дискретной модуляции, позволяющие представить замеры голоса в более компактной форме, например в виде последовательности 4-битных или 2-битных чисел. При этом один голосовой канал требует меньшей пропускной способности, например 32 Кбит/с, 16 Кбит/с или еще меньше. С 1985 года применяется стандарт CCITT кодирования голоса, называемый Adaptive Differential Pulse Code Modulation (ADPCM). Коды ADPCM основаны на нахождении разностей между последовательными замерами голоса, которые затем и передаются по сети. В коде ADPCM для хранения одной разности используются 4 бит и голос передается со скоростью 32 Кбит/с. Более современный метод, Linear Predictive Coding (LPC), делает замеры исходной функции более редко, но использует методы прогнозирования направления изменения амплитуды сигнала. При помощи этого метода можно понизить скорость передачи голоса до 9600 бит/с.

Представленные в цифровой форме непрерывные данные легко можно передать через компьютерную сеть. Для этого достаточно поместить несколько замеров в кадр какой-нибудь стандартной сетевой технологии, снабдить кадр правильным адресом назначения и отправить адресату. Адресат должен извлечь из кадра замеры и подать их с частотой квантования (для голоса - с частотой 8000 Гц) на цифро-аналоговый преобразователь. По мере поступления следующих кадров с замерами голоса операция должна повториться. Если кадры будут прибывать достаточно синхронно, то качество голоса может быть достаточно высоким. Однако, как мы уже знаем, кадры в компьютерных сетях могут задерживаться как в конечных узлах (при ожидании доступа к разделяемой среде), так и в промежуточных коммуникационных устройствах - мостах, коммутаторах и маршрутизаторах. Поэтому качество голоса при передаче в цифровой форме через компьютерные сети обычно бывает невысоким. Для качественной передачи оцифрованных непрерывных сигналов - голоса, изображения - сегодня используют специальные цифровые сети, такие как ISDN, ATM, и сети цифрового телевидения.Тем не менее для передачи внутрикорпоративных телефонных разговоров сегодня характерны сети frame relay, задержки передачи кадров которых укладываются в допустимые пределы.

Домен коллизий

В технологии Ethernet, независимо от применяемого стандарта физического уровня, существует понятие домена коллизий.

Домен коллизий (collision domain) - это часть сети Ethernet, все узлы которой распознают коллизию независимо от того, в какой части этой сети коллизия возникла. Сеть Ethernet, построенная на повторителях, всегда образует один домен коллизий. Домен коллизий соответствует одной разделяемой среде. Мосты, коммутаторы и маршрутизаторы делят сеть Ethernet на несколько доменов коллизий.

Приведенная на рис. 3.11 сеть представляет собой один домен коллизий. Если, например, столкновение кадров произошло в концентраторе 4, то в соответствии с логикой работы концентраторов10Base-T сигнал коллизии распространится по всем портам всех концентраторов.

Если же вместо концентратора 3 поставить в сеть мост, то его порт С, связанный с концентратором 4, воспримет сигнал коллизии, но не передаст его на свои остальные порты, так как это не входит в его обязанности. Мост просто отработает ситуацию коллизии средствами порта С, который подключен к общей среде, где эта коллизия возникла. Если коллизия возникла из-за того, что мост пытался передать через порт С кадр в концентратор 4, то, зафиксировав сигнал коллизии, порт С приостановит передачу кадра и попытается передать его повторно через случайный интервал времени. Если порт С принимал в момент возникновения коллизии кадр, то он просто отбросит полученное начало кадра и будет ожидать, когда узел, передававший кадр через концентратор 4, не сделает повторную попытку передачи. После успешного принятия данного кадра в свой буфер мост передаст его на другой порт в соответствии с таблицей продвижения, например на порт А. Все события, связанные с обработкой коллизий портом С, для остальных сегментов сети, которые подключены к другим портам моста, останутся просто неизвестными.

Узлы, образующие один домен коллизий, работают синхронно, как единая распределенная электронная схема.

Общие характеристики стандартов Ethernet 10 Мбит/с

В табл. 3.3 и 3.4 сведены основные ограничения и характеристики стандартов Ethernet.

Таблица 3.3. Общие ограничения для всех стандартов Ethernet

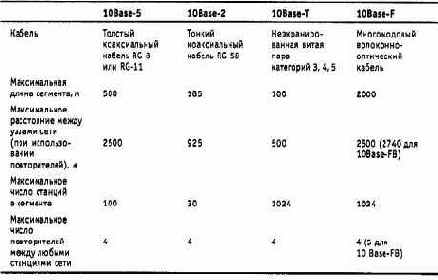

Таблица 3.4. Параметры спецификаций физического уровня для стандарта Ethernet

Дополнительные функции коммутаторов

Так как коммутатор представляет собой сложное вычислительное устройство, имеющее несколько процессорных модулей, то естественно нагрузить его помимо выполнения основной функции передачи кадров с порта на порт по алгоритму моста и некоторыми дополнительными функциями, полезными при построении надежных и гибких сетей. Ниже описываются наиболее распространенные дополнительные функции коммутаторов, которые поддерживаются большинством производителей коммуникационного оборудования.

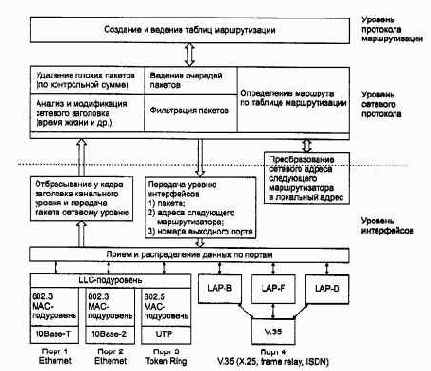

Дополнительные функциональные возможности маршрутизаторов

Наряду с функцией маршрутизации многие маршрутизаторы обладают следующими важными дополнительными функциональными возможностями, которые значительно расширяют сферу применения этих устройств.

Поддержка одновременно нескольких протоколов маршрутизации. В протоколах маршрутизации обычно предполагается, что маршрутизатор строит свою таблицу на основе работы только этого одного протокола. Деление Internet на автономные системы также направлено на исключение использования в одной автономной системе нескольких протоколов маршрутизации. Тем не менее иногда в большой корпоративной сети приходится поддерживать одновременно несколько таких протоколов, чаще всего это складывается исторически. При этом таблица маршрутизации может получаться противоречивой - разные протоколы маршрутизации могут выбрать разные следующие маршрутизаторы для какой-либо сети назначения. Большинство маршрутизаторов решает эту проблему за счет придания приоритетов решениям разных протоколов маршрутизации. Высший приоритет отдается статическим маршрутам (администратор всегда прав), следующий приоритет имеют маршруты, выбранные протоколами состояния связей, такими как OSPF или NLSP, а низшим приоритетов обладают маршруты дистанционно-векторных протоколов, как самых несовершенных.

Приоритеты сетевых протоколов. Можно установить приоритет одного протокола сетевого уровня над другими. На выбор маршрутов эти приоритеты не оказывают никакого влияния, они влияют только на порядок, в котором многопротокольный маршрутизатор обслуживает пакеты разных сетевых протоколов. Это свойство бывает полезно в случае недостаточной полосы пропускания кабельной системы и существования трафика, чувствительного к временным задержкам, напримертрафика SNA или голосового трафика, передаваемого одним из сетевых протоколов.

Поддержка политики маршрутных объявлений. В большинстве протоколов обмена маршрутной информации (RIP, OSPF, NLSP) предполагается, что маршрутизатор объявляет в своих сообщениях обо всех сетях, которые ему известны.
Аналогично предполагается, что маршрутизатор при построении своей таблицы учитывает все адреса сетей, которые поступают ему от других маршрутизаторов сети. Однако существуют ситуации, когда администратор хотел бы скрыть существование некоторых сетей в определенной части своей сети от других администраторов, например, по соображениям безопасности. Или же администратор хотел бы запретить некоторые маршруты, которые могли бы существовать в сети. При статическом построении таблиц маршрутизации решение таких проблем не составляет труда. Динамические же протоколы маршрутизации не позволяют стандартным способом реализовывать подобные ограничения. Существует только один широко используемый протокол динамической маршрутизации, в котором описана возможность существования правил (policy), ограничивающих распространение некоторых адресов в объявлениях, - это протокол BGP. Необходимость поддержки таких правил в протоколе BGP понятна, так как это протокол обмена маршрутной информацией между автономными системами, где велика потребность в административном регулировании маршрутов (например, некоторый поставщик услуг Internet может не захотеть, чтобы через него транзитом проходил трафик другого поставщика услуг). Разработчики маршрутизаторов исправляют этот недостаток стандартов протоколов, вводя в маршрутизаторы поддержку правил передачи и использования маршрутной информации, подобных тем, которые рекомендует BGP.

Защита от широковещательных штормов (broadcast storm). Одна из характерных неисправностей сетевого программного обеспечения - самопроизвольная генерация с высокой интенсивностью широковещательных пакетов. Широковещательным штормом считается ситуация, в которой процент широковещательных пакетов превышает 20 % от общего количества пакетов в сети. Обычный коммутатор или мост слепо передает такие пакеты на все свои порты, как того требует его логика работы, засоряя, таким образом, сеть. Борьба с широковещательным штормом в сети, соединенной коммутаторами, требует от администратора отключения портов, генерирующих широковещательные пакеты.


Маршрутизатор не распространяет такие поврежденные пакеты, поскольку в круг его задач не входит копирование широковещательных пакетов во все объединяемые им сети. Поэтому маршрутизатор является прекрасным средством борьбы с широковещательным штормом, правда, если сеть разделена на достаточное количество подсетей.

Поддержка немаршрутизируемых протоколов, таких как NetBIOS, NetBEUI или DEC LAT, которые не оперируют с таким понятием, как сеть. Маршрутизаторы могут обрабатывать пакеты таких протоколов двумя способами.

В первом случае они могут работать с пакетами этих протоколов как мосты, то есть передавать их на основании изучения МАС - адресов. Маршрутизатор необходимо сконфигурировать особым способом, чтобы по отношению к некоторым немаршрутизируемым протоколам на некоторых портах он выполнял функции моста, а по отношению к маршрутизируемым протоколам - функции маршрутизатора. Такой мост/маршрутизатор иногда называют brouter (bridge плюс router).

Другим способом передачи пакетов немаршрутизируемых протоколов является инкапсуляция этих пакетов в пакеты какого-либо сетевого протокола. Некоторые производители маршрутизаторов разработали собственные протоколы, специально предназначенные для инкапсуляции немаршрутизируемых пакетов. Кроме того, существуют стандарты для инкапсуляции некоторых протоколов в другие, в основном в IP. Примером такого стандарта является протокол DLSw, определяющий методы инкапсуляции пакетов SDLC и NetBIOS в IP-пакеты, а также протоколы РРТР и L2TP, инкапсулирующие кадры протокола РРР в IP-пакеты. Более подробно технология инкапсуляции рассматривается в главе, посвященной межсетевому взаимодействию.

Разделение функций построения и использования таблицы маршрутизации. Основная вычислительная работа проводится маршрутизатором при составлении таблицы маршрутизации с маршрутами ко всем известным ему сетям. Эта работа состоит в обмене пакетами протоколов маршрутизации, такими как RIP или OSPF, и вычислении оптимального пути к каждой целевой сети по некоторому критерию.


Для вычисления оптимального пути на графе, как того требуют протоколы состояния связей, необходимы значительные вычислительные мощности. После того как таблица маршрутизации составлена, функция продвижения пакетов происходит весьма просто - осуществляется просмотр таблицы и поиск совпадения полученного адреса с адресом целевой сети. Если совпадение есть, то пакет передается на соответствующий порт маршрутизатора. Некоторые маршрутизаторы поддерживают только функции продвижения пакетов по готовой таблице маршрутизации. Такие маршрутизаторы являются усеченными маршрутизаторами, так как для их полноценной работы требуется наличие полнофункционального маршрутизатора, у которого можно взять готовую таблицу маршрутизации. Этот маршрутизатор часто называется сервером маршрутов. Отказ от самостоятельного выполнения функций построения таблицы маршрутизации резко удешевляет маршрутизатор и повышает его производительность. Примерами такого подхода являются маршрутизаторы NetBuilder компании 3Com, поддерживающие фирменную технологию Boundary Routing, маршрутизирующие коммутаторы Catalyst 5000 компании Cisco Systems.

Доступ компьютер - сеть

В связи с широким использованием на предприятиях локальных сетей наиболее часто встречающийся вид удаленного доступа — это доступ не к отдельному компьютеру, а к сети в целом. Для этой цели в центральной сети предприятия устанавливается специальная система — сервер удаленного доступа (Remote Access Server, RAS), который выполняет большой спектр функций по обслуживанию многочисленных удаленных клиентов. Задачи сервера удаленного доступа, который часто называют также коммуникационным сервером, зависят от схемы удаленного доступа.

Очевидно, что для экономии модемов можно не ставить на каждый компьютер центральной сети отдельный модем, а организовать общий пул модемов и сделать его разделяемым ресурсом как для звонков из локальной сети, так и для звонков извне. Действительно, если каждому пользователю выделить персональный модем (и персональную линию связи), то, как правило, большую часть времени он будет простаивать, поэтому гораздо эффективнее использовать то число модемов (и линий), которое реально необходимо.

Разделяемый для пользователей локальный пул модемов создается с помощью так называемого коммуникационного сервера (Communication Server). Коммуникационный сервер — это обычный компьютер или специализированное устройство, предоставляющее пользователям локальной сети прозрачный доступ к последовательным портам ввода/вывода, к которым подключены разделяемые модемы. Пользователь, подключившийся по локальной сети к коммуникационному серверу, может работать с одним из подключенных к нему модемов точно так же, как если бы этот модем был подключен непосредственно к компьютеру пользователя. Таким образом, коммуникационный сервер обслуживает пользователей локальной сети, делая локальные модемы разделяемыми ресурсами. Говорят, что коммуникационный сервер поддерживает режим dial-out — режим, который позволяет пользователям локальной сети устанавливать по своей инициативе связь через телефонную сеть с каким-либо удаленным компьютером.

Сервер удаленного доступа (Remote Access Server, RAS) обслуживает не локальных, а удаленных пользователей, предоставляя им доступ к ресурсам локальной сети — файлам, принтерам и т.
п. — извне. Сервер удаленного доступа поддерживает режим dial-in — режим, который позволяет пользователю, работающему на удаленном компьютере, устанавливать связь с локальной сетью по его инициативе.Именно это является основной задачей систем удаленного доступа. С этой точки зрения удаленный доступ можно определить как эффективный способ разделения ресурсов централизованных серверов между удаленными клиентами.

Часто коммуникационный сервер и сервер удаленного доступа являются одним и тем же продуктом, выполненным либо в качестве дополнительного программного обеспечения в среде какой-либо популярной ОС, либо а хамстве отдельного устройства. За таким комбинированным продуктом обычно закрепляется название сервера удаленного доступа. Примерами программных серверов удаленного доступа являются сервер Microsoft RAS, работающий в составе ОС Windows NT, и сервер NetWare Connect, работающий в среде ОС NetWare.

Однако если режим dial-in поддерживают все серверы удаленного доступа по определению, то режим dial-out является факультативным и реализуется не всегда.

Режимы dial-in и dial-out только говорят о том, кто является инициатором установления соединения — удаленный пользователь или пользователь локальной сети..

В зависимости от потребностей пользователей и возможностей программно-аппаратного обеспечения удаленный доступ может осуществляться в соответствии с различными схемами: удаленный узел, удаленное управление и взаимодействие с помощью электронной почты.

Ethernet - пример стандартного решения сетевых проблем

Рассмотрим, каким образом описанные выше общие подходы к решению наиболее важных проблем построения сетей воплощены в наиболее популярной сетевой технологии - Ethernet.

Сетевая технология - это согласованный набор стандартных протоколов и реализующих их программно-аппаратных средств (например, сетевых адаптеров, драйверов, кабелей и разъемов), достаточный для построения вычислительной сети. Эпитет «достаточный» подчеркивает то обстоятельство, что этот набор представляет собой минимальный набор средств, с помощью которых можно построить работоспособную сеть. Возможно, эту сеть можно улучшить, например, за счет выделения в ней подсетей, что сразу потребует кроме протоколов стандарта Ethernet применения протокола IP, а также специальных коммуникационных устройств - маршрутизаторов. Улучшенная сеть будет, скорее всего, более надежной и быстродействующей, но за счет надстроек над средствами технологии Ethernet, которая составила базис сети.

Термин «сетевая технология» чаще всего используется в описанном выше узком смысле, но иногда применяется и его расширенное толкование как любого набора средств и правил для построения сети, например, «технология сквозной маршрутизации», «технология создания защищенного канала», «технология IP-сетей».

Протоколы, на основе которых строится сеть определенной технологии (в узком смысле), специально разрабатывались для совместной работы, поэтому от разработчика сети не требуется дополнительных усилий по организации их взаимодействия. Иногда сетевые технологии называют базовыми технологиями, имея в виду то, что на их основе строится базис любой сети. Примерами базовых сетевых технологий могут служить наряду с Ethernet такие известные технологии локальных сетей как, Token Ring и FDDI, или же технологии территориальных сетей Х.25 и frame relay. Для получения работоспособной сети в этом случае достаточно приобрести программные и аппаратные средства, относящиеся к одной базовой технологии - сетевые адаптеры с драйверами, концентраторы, коммутаторы, кабельную систему и т.
п., - и соединить их в соответствии с требованиями стандарта на данную технологию.

Стандарт Ethernet был принят в 1980 году. Число сетей, построенных на основе этой технологии, к настоящему моменту оценивается в 5 миллионов, а количество компьютеров, работающих в таких сетях, - в 50 миллионов.

Основной принцип, положенный в основу Ethernet, - случайный метод доступа к разделяемой среде передачи данных. В качестве такой среды может использоваться толстый или тонкий коаксиальный кабель, витая пара, оптоволокно или радиоволны (кстати, первой сетью, построенной на принципе случайного доступа к разделяемой среде, была радиосеть Aloha Гавайского университета).

В стандарте Ethernet строго зафиксирована топология электрических связей. Компьютеры подключаются к разделяемой среде в соответствии с типовой структурой «общая шина» (рис. 1.13). С помощью разделяемой во времени шины любые два компьютера могут обмениваться данными. Управление доступом к линии связи осуществляется специальными контроллерами - сетевыми адаптерами Ethernet. Каждый компьютер, а более точно, каждый сетевой адаптер, имеет уникальный адрес. Передача данных происходит со скоростью 10 Мбит/с. Эта величина является пропускной способностью сети Ethernet.

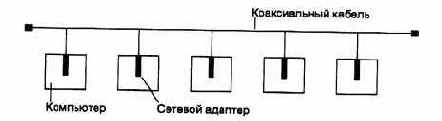

Рис. 1.13. Сеть Ethernet

Суть случайного метода доступа состоит в следующем. Компьютер в сети Ethernet может передавать данные по сети, только если сеть свободна, то есть если никакой другой компьютер в данный момент не занимается обменом. Поэтому важной частью технологии Ethernet является процедура определения доступности среды.

После того как компьютер убедился, что сеть свободна, он начинает передачу, при этом «захватывает» среду. Время монопольного использования разделяемой среды одним узлом ограничивается временем передачи одного кадра. Кадр

- это единица данных, которыми обмениваются компьютеры в сети Ethernet. Кадр имеет фиксированный формат и наряду с полем данных содержит различную служебную информацию, например адрес получателя и адрес отправителя.



Сеть Ethernet устроена так, что при попадании кадра в разделяемую среду передачи данных все сетевые адаптеры одновременно начинают принимать этот кадр. Все они анализируют адрес назначения, располагающийся в одном из начальных полей кадра, и, если этот адрес совпадает с их собственным адресом, кадр помещается во внутренний буфер сетевого адаптера. Таким образом компьютер-адресат получает предназначенные ему данные.

Иногда может возникать ситуация, когда одновременно два или более компьютера решают, что сеть свободна, и начинают передавать информацию. Такая ситуация, называемая коллизией, препятствует правильной передаче данных по сети. В стандарте Ethernet предусмотрен алгоритм обнаружения и корректной обработки коллизий. Вероятность возникновения коллизии зависит от интенсивности сетевого трафика.

После обнаружения коллизии сетевые адаптеры, которые пытались передать свои кадры, прекращают передачу и после паузы случайной длительности пытаются снова получить доступ к среде и передать тот кадр, который вызвал коллизию.

Главным достоинством сетей Ethernet, благодаря которому они стали такими популярными, является их экономичность. Для построения сети достаточно иметь по одному сетевому адаптеру для каждого компьютера плюс один физический сегмент коаксиального кабеля нужной длины. Другие базовые технологии, например Token Ring, для создания даже небольшой сети требуют наличия дополнительного устройства - концентратора.

Кроме того, в сетях Ethernet реализованы достаточно простые алгоритмы доступа к среде, адресации и передачи данных. Простота логики работы сети ведет к упрощению и, соответственно, удешевлению сетевых адаптеров и их драйверов. По той же причине адаптеры сети Ethernet обладают высокой надежностью.

И наконец, еще одним замечательным свойством сетей Ethernet является их хорошая расширяемость, то есть легкость подключения новых узлов.

Другие базовые сетевые технологии - Token Ring, FDDI, l00VGAny-LAN, хотя и обладают многими индивидуальными чертами, в то же время имеют много общих свойств с Ethernet.В первую очередь - это применение регулярных фиксированных топологий (иерархическая звезда и кольцо), а также разделяемых сред передачи данных. Существенные отличия одной технологии от другой связаны с особенностями используемого метода доступа к разделяемой среде. Так, отличия технологии Ethernet от технологии Token Ring во многом определяются спецификой заложенных в них методов разделения среды - случайного алгоритма доступа в Ethernet и метода доступа путем передачи маркера в Token Ring.

Fast Ethernet и 100VG - AnyLAN как развитие технологии Ethernet

Классический 10-мегабитный Ethernet устраивал большинство пользователей на протяжении около 15 лет. Однако в начале 90-х годов начала ощущаться его недостаточная пропускная способность. Для компьютеров на процессорах Intel 80286 или 80386 с шинами ISA (8 Мбайт/с) или EISA (32 Мбайт/с) пропускная способность сегмента Ethernet составляла 1/8 или 1/32 канала «память-диск», и это хорошо согласовывалось с соотношением объемов данных, обрабатываемых локально, и данных, передаваемых по сети. Для более мощных клиентских станций с шиной PCI (133 Мбайт/с) эта доля упала до 1/133, что было явно недостаточно. Поэтому многие сегменты 10-мегабитного Ethernet стали перегруженными, реакция серверов в них значительно упала, а частота возникновения коллизий существенно возросла, еще более снижая полезную пропускную способность.

Назрела необходимость в разработке «нового» Ethernet, то есть технологии, которая была бы такой же эффективной по соотношению цена/качество при производительности 100 Мбит/с. В результате поисков и исследований специалисты разделились на два лагеря, что в конце концов привело к появлению двух новых технологий - Fast Ethernet и l00VG-AnyLAN. Они отличаются степенью преемственности с классическим Ethernet.

В 1992 году группа производителей сетевого оборудования, включая таких лидеров технологии Ethernet, как SynOptics, 3Com и ряд других, образовали некоммерческое объединение Fast Ethernet Alliance для разработки стандарта новой технологии, которая должна была в максимально возможной степени сохранить особенности технологии Ethernet.

Второй лагерь возглавили компании Hewlett-Packard и AT&T, которые предложили воспользоваться удобным случаем для устранения некоторых известных недостатков технологии Ethernet. Через некоторое время к этим компаниям присоединилась компания IBM, которая внесла свой вклад предложением обеспечить в новой технологии некоторую совместимость с сетями Token Ring.

В комитете 802 института IEEE в это же время была сформирована исследовательская группа для изучения технического потенциала новых высокоскоростных технологий.
За период с конца 1992 года и по конец 1993 года группа IEEE изучила 100-мегабитные решения, предложенные различными производителями. Наряду с предложениями Fast Ethernet Alliance группа рассмотрела также и высокоскоростную технологию, предложенную компаниями Hewlett-Packard и AT&T.

В центре дискуссий была проблема сохранения случайного метода доступа CSMA/CD. Предложение Fast Ethernet Alliance сохраняло этот метод и тем самым обеспечивало преемственность и согласованность сетей 10 Мбит/с и 100 Мбит/с. Коалиция HP и AT&T, которая имела поддержку значительно меньшего числа производителей в сетевой индустрии, чем Fast Ethernet Alliance, предложила совершенно новый метод доступа, названный Demand Priority - приоритетный доступ по требованию. Он существенно менял картину поведения узлов в сети, поэтому не смог вписаться в технологию Ethernet и стандарт 802.3, и для его стандартизации был организован новый комитет IEEE 802.12.

Осенью 1995 года обе технологии стали стандартами IEEE. Комитет IEEE 802.3 принял спецификацию Fast Ethernet в качестве стандарта 802.3и, который не является самостоятельным стандартом, а представляет собой дополнение к существующему стандарту 802.3 в виде глав с 21 по 30. Комитет 802.12 принял технологию l00VG-AnyLAN, которая использует новый метод доступа Demand Priority и поддерживает кадры двух форматов - Ethernet и Token Ring.

Фильтрация

Фильтрация заключается в применении булевого выражения к запросу менеджера. Запрос применяется только к тем объектам и их атрибутам, для которых данное булево выражение верно. Булевы выражения могут включать операторы отношения =>, <=,<,> или определенные атрибуты. Возможно построение сложных фильтров на основе объединения нескольких фильтров в один составной.

Физическая структуризация сети

Простейшее из коммуникационных устройств - повторитель (repeater) - используется для физического соединения различных сегментов кабеля локальной сети с целью увеличения общей длины сети. Повторитель передает сигналы, приходящие из одного сегмента сети, в другие ее сегменты (рис. 1.14). Повторитель позволяет преодолеть ограничения на длину линий связи за счет улучшения качества передаваемого сигнала - восстановления его мощности и амплитуды, улучшения фронтов и т. п.

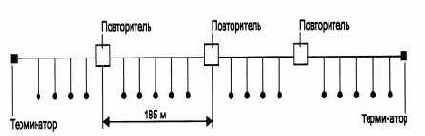

Рис. 1.14. Повторитель позволяет увеличить длину сети Ethernet

Концентраторы характерны практически для всех базовых технологий локальных сетей - Ethernet, ArcNet, Token Ring, FDDI, Fast Ethernet, Gigabit Ethernet, l00VG-AnyLAN.

Нужно подчеркнуть, что в работе концентраторов любых технологий много общего - они повторяют сигналы, пришедшие с одного из своих портов, на других своих портах. Разница состоит в том, на каких именно портах повторяются входные сигналы. Так, концентратор Ethernet повторяет входные сигналы на всех своих портах, кроме того, с которого сигналы поступают (рис. 1.15, а). А концентратор Token Ring (рис. 1.15, б) повторяет входные сигналы, поступающие с некоторого порта, только на одном порту - на том, к которому подключен следующий в кольце компьютер.

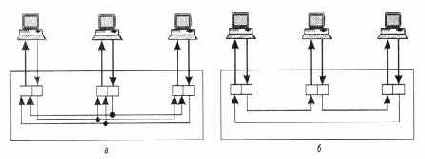

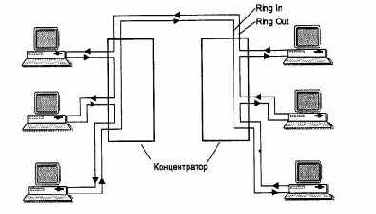

Рис. 1.15. Концентраторы различных технологий

ВНИМАНИЕ Концентратор всегда изменяет физическую топологию сети, но при этом оставляет без изменения ее логическую топологию.

Напомним, что под физической топологией понимается конфигурация связей, образованных отдельными частями кабеля, а под логической - конфигурация информационных потоков между компьютерами сети. Во многих случаях физическая и логическая топологии сети совпадают. Например, сеть, представленная на рис. 1.16, а, имеет физическую топологию кольцо. Компьютеры этой сети получают доступ к кабелям кольца за счет передачи друг другу специального кадра - маркера, причем этот маркер также передается последовательно от компьютера к компьютеру в том же порядке, в котором компьютеры образуют физическое кольцо, то есть компьютер А передает маркер компьютеру В, компьютер В - компьютеру С и т.
д.

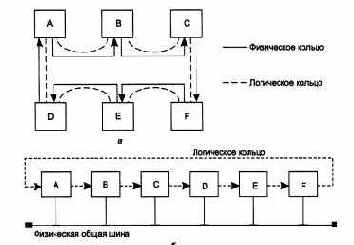

Сеть, показанная на рис. 1.16, б, демонстрирует пример несовпадения физической и логической топологии. Физически компьютеры соединены по топологии общая шина. Доступ же к шине происходит не по алгоритму случайного доступа, применяемому в технологии Ethernet, а путем передачи маркера в кольцевом порядке: от компьютера А - компьютеру В, от компьютера В - компьютеру С и т. д. Здесь порядок передачи маркера уже не повторяет физические связи, а определяется логическим конфигурированием драйверов сетевых адаптеров. Ничто не мешает настроить сетевые адаптеры и их драйверы так, чтобы компьютеры образовали кольцо в другом порядке, например: В, А, С... При этом физическая структура сети никак не изменяется.

Рис. 1.16. Логическая и физическая топологии сети

Другим примером несовпадения физической и логической топологий сети является уже рассмотренная сеть на рис. 1.15, а. Концентратор Ethernet поддерживает в сети физическую топологию звезда. Однако логическая топология сети осталась без изменений - это общая шина. Так как концентратор повторяет данные, пришедшие с любого порта, на всех остальных портах, то они появляются одновременно на всех физических сегментах сети, как и в сети с физической общей шиной. Логика доступа к сети совершенно не меняется: все компоненты алгоритма случайного доступа - определение незанятости среды, захват среды, распознавание и отработка коллизий - остаются в силе.

Физическая структуризация сети с помощью концентраторов полезна не только для увеличения расстояния между узлами сети, но и для повышения ее надежности. Например, если какой-либо компьютер сети Ethernet с физической общей шиной из-за сбоя начинает непрерывно передавать данные по общему кабелю, то вся сеть выходит из строя, и для решения этой проблемы остается только один выход - вручную отсоединить сетевой адаптер этого компьютера от кабеля. В сети Ethernet, построенной с использованием концентратора, эта проблема может быть решена автоматически - концентратор отключает свой порт, если обнаруживает, что присоединенный к нему узел слишком долго монопольно занимает сеть.Концентратор может блокировать некорректно работающий узел и в других случаях, выполняя роль некоторого управляющего узла.

Физический уровень

Физический уровень (Physical layer) имеет дело с передачей битов по физическим каналам связи, таким, например, как коаксиальный кабель, витая пара, оптоволоконный кабель или цифровой территориальный канал. К этому уровню имеют отношение характеристики физических сред передачи данных, такие как полоса пропускания, помехозащищенность, волновое сопротивление и другие. На этом же уровне определяются характеристики электрических сигналов, передающих дискретную информацию, например, крутизна фронтов импульсов, уровни напряжения или тока передаваемого сигнала, тип кодирования, скорость передачи сигналов. Кроме этого, здесь стандартизуются типы разъемов и назначение каждого контакта.

Функции физического уровня реализуются во всех устройствах, подключенных к сети. Со стороны компьютера функции физического уровня выполняются сетевым адаптером или последовательным портом.

Примером протокола физического уровня может служить спецификация l0-Base-T технологии Ethernet, которая определяет в качестве используемого кабеля неэкранированную витую пару категории 3 с волновым сопротивлением 100 Ом, разъем RJ-45, максимальную длину физического сегмента 100 метров, манчестерский код для представления данных в кабеле, а также некоторые другие характеристики среды и электрических сигналов.

Физический уровень 100Base-FX - многомодовое оптоволокно, два волокна

Эта спецификация определяет работу протокола Fast Ethernet по многомодовому оптоволокну в полудуплексном и полнодуплексном режимах на основе хорошо проверенной схемы кодирования FDDI. Как и в стандарте FDDI, каждый узел соединяется с сетью двумя оптическими волокнами, идущими от приемника (Rх) и от передатчика (Тх).

Между спецификациями l00Base-FX и l00Base-TX есть много общего, поэтому общие для двух спецификаций свойства будут даваться под обобщенным названием l00Base-FX/TX.

В то время как Ethernet со скоростью передачи 10 Мбит/с использует манчестерское кодирование для представления данных при передаче по кабелю, в стандарте Fast Ethernet определен другой метод кодирования - 4В/5В. Этот метод уже показал свою эффективность в стандарте FDDI и без изменений перенесен в спецификацию l00Base-FX/TX. При этом методе каждые 4 бита данных подуровня MAC (называемых символами) представляются 5 битами. Избыточный бит позволяет применить потенциальные коды при представлении каждого из пяти бит в виде электрических или оптических импульсов. Существование запрещенных комбинаций символов позволяет отбраковывать ошибочные символы, что повышает устойчивость работы сетей с l00Base-FX/TX.

Для отделения кадра Ethernet от символов Idle используется комбинация символов Start Delimiter (пара символов J (11000) и К (10001) кода 4В/5В, а после завершения кадра перед первым символом Idle вставляется символ Т (рис. 3.22).

Рис. 3.22. Непрерывный поток данных спецификаций 100Base-FX/ТХ

После преобразования 4-битовых порций кодов MAC в 5-битовые порции физического уровня их необходимо представить в виде оптических или электрических сигналов в кабеле, соединяющем узлы сети. Спецификации l00Base-FX и l00Base-TX используют для этого различные методы физического кодирования - NRZI и MLT-3 соответственно (как и в технологии FDDI при работе через оптоволокно и витую пару).

Физический уровень 100Base-T4 - витая пара UTP Cat 3, четыре пары

Спецификация 100Base-T4 была разработана для того, чтобы можно было использовать для высокоскоростного Ethernet имеющуюся проводку на витой паре категории 3. Эта спецификация позволяет повысить общую пропускную способность за счет одновременной передачи потоков бит по всем 4 парам кабеля.

Спецификация 100Base-T4 появилась позже других спецификаций физического уровня Fast Ethernet. Разработчики этой технологии в первую очередь хотели создать физические спецификации, наиболее близкие к спецификациям l0Base-T и l0Base-F, которые работали на двух линиях передачи данных: двух парах или двух волокнах. Для реализации работы по двум витым парам пришлось перейти на более качественный кабель категории 5.

В то же время разработчики конкурирующей технологии l00VG-AnyLAN изначально сделали ставку на работу по витой паре категории 3; самое главное преимущество состояло не столько в стоимости, а в том, что она была уже проложена в подавляющем числе зданий. Поэтому после выпуска спецификаций l00Base-TX и l00Base-FX разработчики технологии Fast Ethernet реализовали свой вариант физического уровня для витой пары категории 3.

Вместо кодирования 4В/5В в этом методе используется кодирование 8В/6Т, которое обладает более узким спектром сигнала и при скорости 33 Мбит/с укладывается в полосу 16 МГц витой пары категории 3 (при кодировании 4В/5В спектр сигнала в эту полосу не укладывается). Каждые 8 бит информации уровня MAC кодируются 6-ю троичными цифрами (ternary symbols), то есть цифрами, имеющими три состояния. Каждая троичная цифра имеет длительность 40 нс. Группа из 6-ти троичных цифр затем передается на одну из трех передающих витых пар, независимо и последовательно.

Четвертая пара всегда используется для прослушивания несущей частоты в целях обнаружения коллизии. Скорость передачи данных по каждой из трех передающих пар равна 33,3 Мбит/с, поэтому общая скорость протокола 100Base-T4 составляет 100 Мбит/с. В то же время из-за принятого способа кодирования скорость изменения сигнала на каждой паре равна всего 25 Мбод, что и позволяет использовать витую пару категории 3.

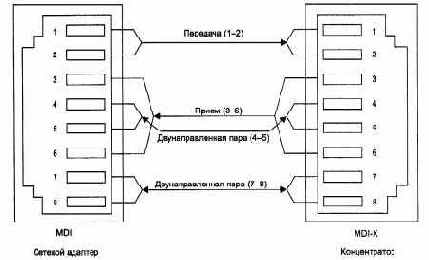

На рис. 3.23 показано соединение порта MDI сетевого адаптера 100Base-T4 с портом MDI-X концентратора (приставка Х говорит о том, что у этого разъема присоединения приемника и передатчика меняются парами кабеля по сравнению с разъемом сетевого адаптера, что позволяет проще соединять пары проводов в кабеле - без перекрещивания). Пара 1-2 всегда требуется для передачи данных от порта MDI к порту MDI-X, пара 3-6 -для приема данных портом MDI от порта MDI-X, а пары 4-5

и 7-8 являются двунаправленными и используются как для приема, так и для передачи, в зависимости от потребности.

Рис. 3.23. Соединение узлов по спецификации 100Base-T4

Физический уровень 100Base-TX - витая пара DTP Cat 5 или STP Type 1, две пары

В качестве среды передачи данных спецификация l00Base-TX использует кабель UTP категории 5 или кабель STP Type 1. Максимальная длина кабеля в обоих случаях - 100 м.

Основные отличия от спецификации l00Base-FX - использование метода MLT-3 для передачи сигналов 5-битовых порций кода 4В/5В по витой паре, а также наличие функции автопереговоров (Auto-negotiation) для выбора режима работы порта. Схема автопереговоров позволяет двум соединенным физически устройствам, которые поддерживают несколько стандартов физического уровня, отличающихся битовой скоростью и количеством витых пар, выбрать наиболее выгодный режим работы. Обычно процедура автопереговоров происходит при подсоединении сетевого адаптера, который может работать на скоростях 10 и 100 Мбит/с, к концентратору или коммутатору.

Описанная ниже схема Auto-negotiation сегодня является стандартом технологии l00Base-T. До этого производители применяли различные собственные схемы автоматического определения скорости работы взаимодействующих портов, которые не были совместимы. Принятую в качестве стандарта схему Auto-negotiation предложила первоначально компания National Semiconductor под названием NWay.

Всего в настоящее время определено 5 различных режимов работы, которые могут поддерживать устройства l00Base-TX или 100Base-T4 на витых парах;

l0Base-T - 2 пары категории 3;

l0Base-T full-duplex - 2 пары категории 3;

l00Base-TX - 2 пары категории 5 (или Type 1ASTP);

100Base-T4 - 4 пары категории 3;

100Base-TX full-duplex - 2 пары категории 5 (или Type 1A STP).

Режим l0Base-T имеет самый низкий приоритет при переговорном процессе, а полнодуплексный режим 100Base-T4 - самый высокий. Переговорный процесс происходит при включении питания устройства, а также может быть инициирован в любой момент модулем управления устройства.

Устройство, начавшее процесс auto-negotiation, посылает своему партнеру пачку специальных импульсов Fast Link Pulse burst (FLP), в котором содержится 8-битное слово, кодирующее предлагаемый режим взаимодействия, начиная с самого приоритетного, поддерживаемого данным узлом.

Если узел-партнер поддерживает функцию auto-negotuiation и также может поддерживать предложенный режим, он отвечает пачкой импульсов FLP, в которой подтверждает данный режим, и на этом переговоры заканчиваются. Если же узел-партнер может поддерживать менее приоритетный режим, то он указывает его в ответе, и этот режим выбирается в качестве рабочего. Таким образом, всегда выбирается наиболее приоритетный общий режим узлов.

Узел, который поддерживает только технологию l0Base-T, каждые 16 мс посылает манчестерские импульсы для проверки целостности линии, связывающей его с соседним узлом. Такой узел не понимает запрос FLP, который делает ему узел с функцией Auto-negotiation, и продолжает посылать свои импульсы. Узел, получивший в ответ на запрос FLP только импульсы проверки целостности линии, понимает, что его партнер может работать только по стандарту l0Base-T, и устанавливает этот режим работы и для себя.

Физический уровень технологии Fast Ethernet

Все отличия технологии Fast Ethernet от Ethernet сосредоточены на физическом уровне (рис. 3.20). Уровни MAC и LLC в Fast Ethernet остались абсолютно теми же, и их описывают прежние главы стандартов 802.3 и 802.2. Поэтому рассматривая технологию Fast Ethernet, мы будем изучать только несколько вариантов ее физического уровня.

Более сложная структура физического уровня технологии Fast Ethernet вызвана тем, что в ней используются три варианта кабельных систем:

волоконно-оптический многомодовый кабель, используются два волокна;

витая пара категории 5, используются две пары;

витая пара категории 3, используются четыре пары.

Коаксиальный кабель, давший миру первую сеть Ethernet, в число разрешенных сред передачи данных новой технологии Fast Ethernet не попал. Это общая тенденция многих новых технологий, поскольку на небольших расстояниях витая пара категории 5 позволяет передавать данные с той же скоростью, что и коаксиальный кабель, но сеть получается более дешевой и удобной в эксплуатации. На больших расстояниях оптическое волокно обладает гораздо более широкой полосой пропускания, чем коаксиал, а стоимость сети получается ненамного выше, особенно если учесть высокие затраты на поиск и устранение неисправностей в крупной кабельной коаксиальной системе.

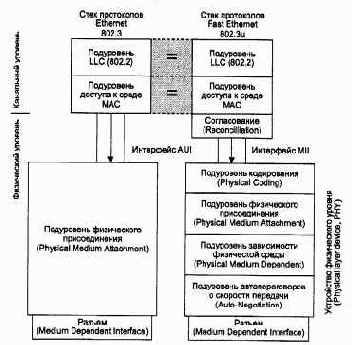

Рис. 3.20. Отличия технологии Fast Ethernet от технологии Ethernet

Отказ от коаксиального кабеля привел к тому, что сети Fast Ethernet всегда имеют иерархическую древовидную структуру, построенную на концентраторах, как и сети l0Base-T/l0Base-F. Основным отличием конфигураций сетей Fast Ethernet является сокращение диаметра сети примерно до 200 м, что объясняется уменьшением времени передачи кадра минимальной длины в 10 раз за счет увеличения скорости передачи в 10 раз по сравнению с 10-мегабитным Ethernet.

Тем не менее это обстоятельство не очень препятствует построению крупных сетей на технологии Fast Ethernet. Дело в том, что середина 90-х годов отмечена не только широким распространением недорогих высокоскоростных технологий, но и бурным развитием локальных сетей на основе коммутаторов.
Все временные параметры алгоритма доступа (интервал отсрочки, время передачи кадра минимальной длины и т. п.), измеренные в битовых интервалах, остались прежними, поэтому изменения в разделы стандарта, касающиеся уровня MAC, не вносились.

Признаком свободного состояния среды является передача по ней символа Idle соответствующего избыточного кода (а не отсутствие сигналов, как в стандартах Ethernet 10 Мбит/с). Физический уровень включает три элемента:

уровень согласования (reconciliation sublayer);

независимый от среды интерфейс (Media Independent Interface, Mil);

устройство физического уровня (Physical layer device, PHY).



Уровень согласования нужен для того, чтобы уровень MAC, рассчитанный на интерфейс AUI, смог работать с физическим уровнем через интерфейс МП.

Устройство физического уровня (PHY) состоит, в свою очередь, из нескольких подуровней (см. рис. 3.20):

подуровня логического кодирование данных, преобразующего поступающие от уровня MAC байты в символы кода 4В/5В или 8В/6Т (оба кода используются в технологии Fast Ethernet);

подуровней физического присоединения и подуровня зависимости от физической среды (PMD), которые обеспечивают формирование сигналов в соответствии с методом физического кодирования, например NRZI или MLT-3;

подуровня автопереговоров, который позволяет двум взаимодействующим портам автоматически выбрать наиболее эффективный режим работы, например, полудуплексный или полнодуплексный (этот подуровень является факультативным).

Интерфейс МП поддерживает независимый от физической среды способ обмена данными между подуровнем MAC и подуровнем PHY. Этот интерфейс аналогичен по назначению интерфейсу AUI классического Ethernet за исключением того, что интерфейс AUI располагался между подуровнем физического кодирования сигнала (для любых вариантов кабеля использовался одинаковый метод физического кодирования - манчестерский код) и подуровнем физического присоединения к среде, а интерфейс МП располагается между подуровнем MAC и подуровнями кодирования сигнала, которых в стандарте Fast Ethernet три - FX, ТХ и Т4.

Разъем МП в отличие от разъема AUI имеет 40 контактов, максимальная длина кабеля МП составляет один метр. Сигналы, передаваемые по интерфейсу МП, имеют амплитуду 5 В.

Физический уровень технологии FDDI

В технологии FDDI для передачи световых сигналов по оптическим волокнам реализовано логическое кодирование 4В/5В в сочетании с физическим кодированием NRZI. Эта схема приводит к передаче по линии связи сигналов с тактовой частотой 125 МГц.

Так как из 32 комбинаций 5-битных символов для кодирования исходных 4-битных символов нужно только 16 комбинаций, то из оставшихся 16 выбрано несколько кодов, которые используются как служебные. К наиболее важным служебным символам относится символ Idle - простой, который постоянно передается между портами в течение пауз между передачей кадров данных. За счет этого станции и концентраторы сети FDDI имеют постоянную информацию о состоянии физических соединений своих портов. В случае отсутствия потока символов Idle фиксируется отказ физической связи и производится реконфигурация внутреннего пути концентратора или станции, если это возможно.

При первоначальном соединении кабелем двух узлов их порты сначала выполняют процедуру установления физического соединения. В этой процедуре используются последовательности служебных символов кода 4В/5В, с помощью которых создается некоторый язык команд физического уровня. Эти команды позволяют портам выяснить друг у друга типы портов (А, В, М или S) и решить, корректно ли данное соединение (например, соединение S-S является некорректным и т. п.). Если соединение корректно, то далее выполняется тест качества канала при передаче символов кодов 4В/5В, а затем проверяется работоспособность уровня MAC соединенных устройств путем передачи нескольких кадров MAC. Если все тесты прошли успешно, то физическое соединение считается установленным. Работу по установлению физического соединения контролирует протокол управления станцией SMT.

Физический уровень разделен на два подуровня: независимый от среды подуровень PHY (Physical) и зависящий от среды подуровень PMD (Physical Media Dependent) (см. рис. 3.17).

Технология FDDI в настоящее время поддерживает два подуровня PMD: для волоконно-оптического кабеля и для неэкранированной витой пары категории 5.
Последний стандарт появился позже оптического и носит название TP-PMD.

Оптоволоконный подуровень PMD обеспечивает необходимые средства для передачи данных от одной станции к другой по оптическому волокну. Его спецификация определяет:

использование в качестве основной физической среды многомодового волоконно-оптического кабеля 62,5/125 мкм;

требования к мощности оптических сигналов и максимальному затуханию между узлами сети. Для стандартного многомодового кабеля эти требования приводят к предельному расстоянию между узлами в 2 км, а для одномодового кабеля расстояние увеличивается до 10-40 км в зависимости от качества кабеля;

требования к оптическим обходным переключателям (optical bypass switches) и оптическим приемопередатчикам;

параметры оптических разъемов MIC (Media Interface Connector), их маркировку;

использование для передачи света с длиной волны в 1300 нм;

представление сигналов в оптических волокнах в соответствии с методом NRZI.

Подуровень TP-PMD определяет возможность передачи данных между станциями по витой паре в соответствии с методом физического кодирования MLT-3, использующего два уровня потенциала: +V и -V для представления данных в кабеле. Для получения равномерного по мощности спектра сигнала данные перед физическим кодированием проходят через скрэмблер. Максимальное расстояние между узлами в соответствии со стандартом TP-PMD равно 100 м.

Максимальная общая длина кольца FDDI составляет 100 километров, максимальное число станций с двойным подключением в кольце - 500.

Физический уровень технологии Token Ring

Стандарт Token Ring фирмы IBM изначально предусматривал построение связей в сети с помощью концентраторов, называемых MAU (Multistation Access Unit) или MSAU (Multi-Station Access Unit), то есть устройствами многостанционного доступа (рис. 3.15). Сеть Token Ring может включать до 260 узлов.

Рис. 3.15. Физическая конфигурация сети Token Ring

Концентратор Token Ring может быть активным или пассивным. Пассивный концентратор просто соединяет порты внутренними связями так, чтобы станции, подключаемые к этим портам, образовали кольцо. Ни усиление сигналов, ни их ресинхронизацию пассивный MSAU не выполняет. Такое устройство можно считать простым кроссовым блоком за одним исключением - MSAU обеспечивает обход какого-либо порта, когда присоединенный к этому порту компьютер выключают. Такая функция необходима для обеспечения связности кольца вне зависимости от состояния подключенных компьютеров. Обычно обход порта выполняется за счет релейных схем, которые питаются постоянным током от сетевого адаптера, а при выключении сетевого адаптера нормально замкнутые контакты реле соединяют вход порта с его выходом.

Активный концентратор выполняет функции регенерации сигналов и поэтому иногда называется повторителем, как в стандарте Ethernet.

Возникает вопрос - если концентратор является пассивным устройством, то каким образом обеспечивается качественная передача сигналов на большие расстояния, которые возникают при включении в сеть нескольких сот компьютеров? Ответ состоит в том, что роль усилителя сигналов в этом случае берет на себя каждый сетевой адаптер, а роль ресинхронизирующего блока выполняет сетевой адаптер активного монитора кольца. Каждый сетевой адаптер Token Ring имеет блок повторения, который умеет регенерировать и ресинхронизировать сигналы, однако последнюю функцию выполняет в кольце только блок повторения активного монитора.

Блок ресинхронизации состоит из 30-битного буфера, который принимает манчестерские сигналы с несколько искаженными за время оборота по кольцу интервалами следования.
При максимальном количестве станций в кольце (260) вариация задержки циркуляции бита по кольцу может достигать 3-битовых интервалов. Активный монитор «вставляет» свой буфер в кольцо и синхронизирует битовые сигналы, выдавая их на выход с требуемой частотой.

В общем случае сеть Token Ring имеет комбинированную звездно-кольцевую конфигурацию. Конечные узлы подключаются к MSAU по топологии звезды, а сами MSAU объединяются через специальные порты Ring In (RI) и Ring Out (RO) для образования магистрального физического кольца.

Все станции в кольце должны работать на одной скорости - либо 4 Мбит/с, либо 16 Мбит/с. Кабели, соединяющие станцию с концентратором, называются ответвительными (lobe cable), а кабели, соединяющие концентраторы, - магистральными (trunk cable).

Технология Token Ring позволяет использовать для соединения конечных станций и концентраторов различные типы кабеля: STP Type I, UTP Type 3, UTP Type 6, а также волоконно-оптический кабель.

При использовании экранированной витой пары STP Type 1 из номенклатуры кабельной системы IBM в кольцо допускается объединять до 260 станций при длине ответвительных кабелей до 100 метров, а при использовании неэкранированной витой пары максимальное количество станций сокращается до 72 при длине ответвительных кабелей до 45 метров.

Расстояние между пассивными MSAU может достигать 100 м при использовании кабеля STP Type 1 и 45 м при использовании кабеля UTP Type 3. Между активными MSAU максимальное расстояние увеличивается соответственно до 730 м или 365 м в зависимости от типа кабеля.

Максимальная длина кольца Token Ring составляет 4000 м. Ограничения на максимальную длину кольца и количество станций в кольце в технологии Token Ring не являются такими жесткими, как в технологии Ethernet. Здесь эти ограничения во многом связаны со временем оборота маркера по кольцу (но не только -есть и другие соображения, диктующие выбор ограничений). Так, если кольцо состоит из 260 станций, то при времени удержания маркера в 10 мс маркер вернется в активный монитор в худшем случае через 2,6 с, а это время как раз составляет тайм-аут контроля оборота маркера.В принципе, все значения тайм-аутов в сетевых адаптерах узлов сети Token Ring можно настраивать, поэтому можно построить сеть Token Ring с большим количеством станций и с большей длиной кольца.

Существует большое количество аппаратуры для сетей Token Ring, которая улучшает некоторые стандартные характеристики этих сетей: максимальную длину сети, расстояние между концентраторами, надежность (путем использования двойных колец).

Недавно компания IBM предложила новый вариант технологии Token Ring, названный High-Speed Token Ring, HSTR. Эта технология поддерживает битовые скорости в 100 и 155 Мбит/с, сохраняя основные особенности технологии Token Ring 16 Мбит/с.

Формат пакета протокола IPX

Пакет протокола IPX имеет гораздо более простую структуру по сравнению с пакетом IP, что, собственно, и отражает меньшие функциональные возможности протокола IPX.

IPX-пакет имеет следующие поля.

Контрольная сумма (Checksum) - это 2-байтовое поле, являющееся «пережитком прошлого», которое протокол IPX ведет от протокола IDP стека Xerox. Так как низкоуровневые протоколы (например, Ethernet) всегда выполняют проверку контрольных сумм, то IPX не использует это поле и всегда устанавливает его в единицы.

Длина (Length) занимает 2 байта и задает размер всего пакета, включая IPX-заголовок и поле данных. Самый короткий пакет - 30 байт - включает только IPX-заголовок, а рекомендуемый максимально большой - 576 байт - включает IPX-заголовок плюс 546 байт данных. Максимальный размер пакета в 576 байт соответствует рекомендациям стандартов Internet для составных сетей. Протокол IPX вычисляет значение этого поля, основываясь на информации, предоставляемой прикладной программой при вызове функции IPX. IPX-пакет может превосходить рекомендуемый максимум в 576 байт, что и происходит в локальных сетях Ethernet, где используются IPX-пакеты в 1500 байт с полем данных в 1470 байт.

Управление транспортом (Transport control) имеет длину 8 бит. Это поле определяет время жизни пакета в хопах. IPX-пакет может пересечь до 15 маршрутизаторов. Протокол IPX устанавливает это однобайтовое поле в 0 до начала передачи, а затем увеличивает его на 1 каждый раз, когда пакет проходит через маршрутизатор. Если счетчик превысит 15, то пакет аннулируется.

Тип пакета (Packet type) имеет длину 8 бит. Фирма Xerox определила в свое время определенные значения для различных типов пакетов: прикладные программы, посылающие IPX-пакеты, должны устанавливать это поле в значение, равное 4. Значение 5 соответствует служебным IPX-пакетам, используемым протоколом SPX в качестве служебных сообщений. Значение 17 указывает на то, что в поле данных IPX-пакета находится сообщение протокола NetWare Core Protocol (NCP) - основного протокола файловой службы NetWare.

Адрес назначения (Destination address)

- состоит из трех полей: номера сети назначения, номера узла назначения, номера сокета назначения. Эти поля занимают соответственно 4, 6 и 2 байта.

Адрес отправителя (Source address) - номер исходной сети, номер исходного узла, номер исходного сокета. Аналогичны адресным полям назначения.

Поле данных (Data). Может занимать от 0 до 546 байт. Поле данных нулевой длины может использоваться в служебных пакетах, например, для подтверждения получения предыдущего пакета. Из анализа формата пакета можно сделать некоторые выводы об ограничениях протокола IPX.

Отсутствует возможность динамической фрагментации на сетевом уровне. В IPX-пакете нет полей, с помощью которых маршрутизатор может разбить слишком большой пакет на части. При передаче пакета в сеть с меньшим значением MTU IPX-маршрутизатор отбрасывает пакет. Протокол верхнего уровня, например NCP, должен последовательно уменьшать размер пакета до тех пор, пока не получит на него положительную квитанцию.

Большие накладные расходы на служебную информацию. Сравнительно небольшая максимальная длина поля данных IPX-пакета (546 байт при длине заголовка 30 байт) приводит к тому, что как минимум 5 % данных являются служебными.

Время жизни пакета ограничено числом 15, что может оказаться недостаточным для большой сети (для сравнения, в IP-сетях пакет может пройти до 255 промежуточных маршрутизаторов).

Отсутствует поле качества сервиса, что не позволяет маршрутизаторам автоматически подстраиваться к требованиям приложения к качеству передачи трафика.

Кроме того, некоторые недостатки сетей Novell связаны не с протоколом IPX, a со свойствами других протоколов стека IPX/SPX. Многие недостатки проявляются при работе стека IPX/SPX на медленных глобальных линиях связи, и это закономерно, так как ОС NetWare оптимизировалась для работы в локальной сети.

Например, неэффективная работа по восстановлению потерянных и искаженных пакетов на низкоскоростных глобальных каналах обусловлена тем, что протокол NCP, который выполняет эту работу, использует метод получения квитанций с простоями.


В локальных сетях со скоростью 10 Мбит/с такой метод работал вполне эффективно, а на медленных каналах время ожидания квитанции заметно тормозит работу передающего узла.

В версиях ОС NetWare до 4.0 соответствие символьных имен серверов их сетевым адресам устанавливалось только с помощью широковещательного протокола Service Advertising Protocol (SAP). Однако широковещательные рассылки заметно засоряют медленные глобальные каналы. Модернизируя свой стек для применения в крупных корпоративных сетях, компания Novell использует теперь справочную службу NDS (NetWare Directory Services) для нахождения разнообразной информации об имеющихся в сети ресурсах и службах, в том числе и о соответствии имени сервера его сетевому адресу. Так как служба NDS поддерживается только серверами с версией NetWare 4.x и выше, то для работы с версиями NetWare 3.x маршрутизаторы распознают SAP-пакеты по номеру их сокета и передают их на все порты, имитируя широковещательные рассылки локальной сети, на что тратится значительная часть пропускной способности медленных глобальных линий. Кроме того, такая «псевдошироковещательность» сводит на нет изоляцию сетей от некорректных SAP-пакетов.

В последних версиях своей операционной системы NetWare компания Novell значительно модифицировала свой стек для того, чтобы он мог более эффективно использоваться в крупных составных сетях.

Служба NDS позволяет отказаться от широковещательного протокола SAP. Служба NDS основана на иерархической распределенной базе данных, хранящей информацию о пользователях и разделяемых ресурсах сети. Приложения обращаются к этой службе по протоколу прикладного уровня NDS.

Добавлен модуль для реализации метода скользящего окна - так называемый Burst Mode Protocol NLM.

Добавлен модуль для поддержки длинных IPX-пакетов в глобальных сетях - Large Internet Packet NLM.

Кроме того, постоянное повышение быстродействия глобальных служб уменьшает недостатки оригинальных протоколов стека IPX/SPX, что позволяет некоторым обозревателям говорить об успешной работе операционной системы NetWare в глобальных сетях и без указанных нововведений.

Формат сообщений SNMP

Протокол SNMP обслуживает передачу данных между агентами и станцией, управляющей сетью. SNMP использует дейтаграммный транспортный протокол UDP, не обеспечивающий надежной доставки сообщений. Протокол, организующий надежную передачу дейтаграмм на основе соединений TCP, весьма загружает управляемые устройства, которые на момент разработки протокола SNMP были не очень мощные, поэтому от услуг протокола TCP решили отказаться.

SNMP часто рассматривают только как решение для управления сетями TCP/IP. Хотя SNMP чаще всего и работает над UDP (он может также работать и над TCP), он может работать и над транспортными сетевыми протоколами стека OSI - ТРО, ТР4, CNLS, а также над протоколами МАС - уровня. Растет поддержка протокола SNMP и в других транспортных средах. Например, фирма Novell начала поддерживать протокол SNMP с версии NetWare 3.11, а некоторые производители оборудования (например, Bay Networks) реализуют в своих устройствах передачу сообщений SNMP с помощью как IP, так и IPX.

Сообщения SNMP, в отличие от сообщений многих других коммуникационных протоколов, не имеют заголовков с фиксированными полями. В соответствии с нотацией ASN.1 сообщение SNMP состоит из произвольного количества полей, и каждое поле предваряется описателем его типа и размера.

Любое сообщение SNMP состоит из трех основных частей: версии протокола (version), идентификатора общности (community), используемого для группирования устройств, управляемых определенным менеджером, и области данных, в которой собственно и содержатся описанные выше команды протокола, имена объектов и их значения. Область данных делится на блоки данных протокола (Protocol Data Unit, PDU).

Общий формат сообщения SNMP в нотации ASN.1 выглядит следующим образом:>

SNMP-Message ::=

SEQUENCE {

version INTEGER {

version-1 (0)

},

community

OCTET STRING,

SNMP-PDUs

ANY

}

Область данных может содержать пять различных типов PDU, соответствующих пяти командам протокола SNMP:

SNMP-PDUs :: =

CHOICE {

get-request

GetRequest-PDU,

get-next-request

GetNextRequest-PDU,

get-response

GetResponse-PDU,

set-request

SetRequest-PDU,

trap

Trap-PDU,

}

И наконец, для каждого типа PDU имеется определение его формата. Например, формат блока GetRequest-PDU описан следующим образом:

GetRequest-PDU ::=

IMPLICIT SEQUENCE {

request-id

RequestID,

error-status

ErrorStatus,

error-index

Errorlndex,

variable-bindings

VarBindList

}

Далее стандарт SNMP определяет соответственно формат переменных блока GetRequest-PDU. Переменная Request ID - это 4-байтовое целое число (используется для установления соответствия ответов запросам), ErrorStatus

и Errorlndex

- это однобайтовые целые, которые в запросе должны быть установлены в 0. VarBindList - это список числовых имен объектов, значениями которых интересуется менеджер. В нотации ASN.1 этот список состоит из пар «имя - значение». При запросе значение переменной должно быть установлено в null.

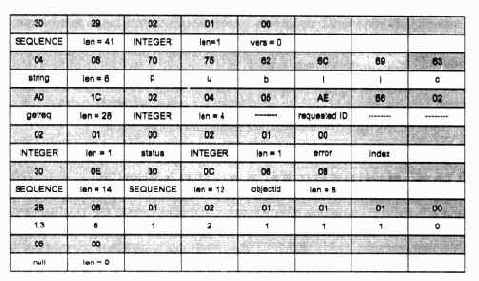

Вот пример сообщения протокола SNMP, которое представляет собой запрос о значении объекта SysDescr (числовое имя 1.3.6.1.2.1.1.1).



Как видно из описания, сообщение начинается с кода 30 (все коды шестнадцатеричные), который соответствует ключевому слову SEQUENCE (последовательность). Длина последовательности указывается в следующем байте (41 байт). Далее следует целое число длиной 1 байт - это версия протокола SNMP (в данном случае О, то есть SNMP v.l, a 1 означала бы SNMP v.2). Поле community имеет типstring (строка символов) длиной в 6 байт со значением public. Остальную часть сообщения составляет блок данных GetRequest-PDU

. То, что это операция Get-request, говорит код АО (это значение определено в протоколе SNMP, а не в нотации ASN.1), а общая длина блока данных - 28 байт. В соответствии со структурой блока Getrequest-PDU, далее идет идентификатор запроса (он определен как целое 4-байтовое число). Затем в блоке следуют два однобайтовых целых числа статуса и индекса ошибки, которые в запросе установлены в 0. И наконец, завершает сообщение список объектов, состоящий из одной пары - имени 1.3.6.1.2.1.1.1.0 и значения null.

Форматы и имена объектов SNMP MIB

Для именования переменных базы MIB и однозначного определения их форматов используется дополнительная спецификация, называемая SMI - Structure of Management Information. Например, спецификация SMI включает в качестве стандартного имя IpAddress и определяет его формат как строку из 4 байт. Другой пример - имя Counter, для которого определен формат в виде целого числа в диапазоне от 0 до 232-1.

При описании переменных MIB и форматов протокола SNMP спецификация SMI опирается на формальный язык ASN.1, принятый ISO в качестве нотации для описания терминов коммуникационных протоколов (правда, многие коммуникационные протоколы, например IP, РРР или Ethernet, обходятся без этой нотации). Нотация ASN. 1 служит для установления однозначного соответствия между терминами, взятыми из стандартов, предназначенных для человеческого использования, и теми данными, которые передаются в коммуникационных протоколах аппаратурой. Достигаемая однозначность очень важна для гетерогенной среды, характерной для корпоративных сетей. Так, вместо того чтобы указать, что некоторая переменная протокола представляет собой целое число, разработчик протокола, использующий нотацию ASN.1, должен точно определить формат и допустимый диапазон переменной. В результате документация на MIB, написанная с помощью нотации ASN.1, может точно и механически транслироваться в форму кодов, характерных для сообщений протоколов.

Нотация ASN.1 похожа на другие метаязыки, например нормальную Бэкусову форму, используемую при описании языков программирования, в частности Алгола. Нотация ASN.1 поддерживает базовый набор различных типов данных, таких как целое число, строка и т. п., а также позволяет конструировать из этих базовых типов составные данные - массивы, перечисления, структуры.

Существуют правила трансляции структур данных, описанных на ASN.1, в структуры данных языков программирования, например C++. Соответственно, имеются трансляторы, выполняющие эту работу. Примера описаний данных с помощью ASN.1 приведены ниже при описании протокольных блоков данных SNMP.

Нотация ASN. 1 широко используется при описании многих стандартов OSI, в частности моделей управляемых объектов и структуры сообщений протокола CMIP.

Имена переменных MIB могут быть записаны как в символьном, так и в числовом форматах. Символьный формат используется для представления переменных в текстовых документах и на экране дисплея, а числовые имена - в сообщениях протокола SNMP. Например, символьному имени SysDescr соответствует числовое имя 1, а более точно 1.3.6.1.2.1.1.1.

Составное числовое имя объекта SNMP MIB соответствует полному имени этого объекта в дереве регистрации объектов стандартизации ISO. Разработчики протокола SNMP не стали использовать традиционный для стандартов Internet способ фиксации численных параметров протокола в специальном RFC, называемом «Assigned Numbers» (там описываются, например, численные значения, которые может принимать поле Protocol пакета IP, и т. п.). Вместо этого они зарегистрировали объекты баз MIB SNMP во всемирном дереве регистрации стандартов ISO, показанном на рис. 7.7.

Как и в любых сложных системах, пространство имен объектов ISO имеет древовидную иерархическую структуру, причем на рис. 7.7 показана только его верхняя часть. От корня этого дерева отходят три ветви, соответствующие стандартам, контролируемым ISO, ITU и совместно ISO-ITU. В свою очередь, организация ISO создала ветвь для стандартов, создаваемых национальными и международными организациями (ветвь огд). Стандарты Internet создавались под эгидой Министерства обороны США (Departament of Defence, DoD), поэтому стандарты MIB попали в поддерево dod-internet, а далее, естественно, в группу стандартов управления сетью - ветвь mgmt. Объекты любых стандартов, создаваемых под эгидой ISO, однозначно идентифицируются составными символьными именами, начинающимися от корня этого дерева. В сообщениях протоколов символьные имена не используются, а применяются однозначно соответствующие им составные числовые имена. Каждая ветвь дерева имен объектов нумеруется в дереве целыми числами слева направо, начиная с единицы, и эти числа и заменяют символьные имена.


Поэтому полное символьное имя объекта MIB имеет вид: iso.org.dod.internet.mgmt.mib, а полное числовое имя: 1.3.6.1.2.1.

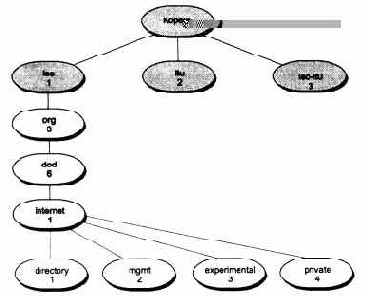

Рис. 7.7.

Пространство имен объектов ISO

Группа объектов private (4) зарезервирована за стандартами, создаваемыми частными компаниями, например Cisco, Hewlett-Packard и т. п. Это же дерево регистрации используется для именования классов объектов CMIP и TMN.

Соответственно, каждая группа объектов MIB-I и MIB-II также имеет кроме кратких символьных имен, приведенных выше, полные символьные имена и соответствующие им числовые имена. Например, краткое символьное имя группы System имеет полную форму iso.org.dod.internet.mgmt.mib.system, а ее соответствующее числовое имя - 1.3.6.1.2.1. Часть дерева имен ISO, включающая группы объектов MIB, показана на рис. 7.8.

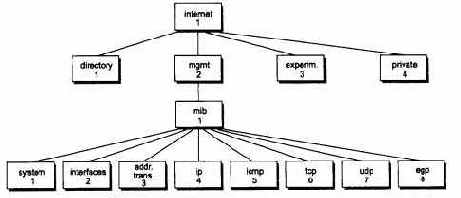

Рис. 7.8. Часть дерева имен ISO, включающая группы объектов MIB-I

Форматы кадров технологии Ethernet

Стандарт технологии Ethernet, описанный в документе IEEE 802.3, дает описание единственного формата кадра уровня MAC. Так как в кадр уровня MAC должен вкладываться кадр уровня LLC, описанный в документе IEEE 802.2, то по стандартам IEEE в сети Ethernet может использоваться только единственный вариант кадра канального уровня, заголовок которого является комбинацией заголовков MAC и LLC подуровней.

Тем не менее на практике в сетях Ethernet на канальном уровне используются кадры 4-х различных форматов (типов). Это связано с длительной историей развития технологии Ethernet, насчитывающей период существования до принятия стандартов IEEE 802, когда подуровень LLC не выделялся из общего протокола и, соответственно, заголовок LLC не применялся.

Консорциум трех фирм Digital, Intel и Xerox в 1980 году представил на рассмотрение комитету 802.3 свою фирменную версию стандарта Ethernet (в которой был, естественно, описан определенный формат кадра) в качестве проекта международного стандарта, но комитет 802.3 принял стандарт, отличающийся в некоторых деталях от предложения DIX. Отличия касались и формата кадра, что породило существование двух различных типов кадров в сетях Ethernet.

Еще один формат кадра появился в результате усилий компании Novell по ускорению работы своего стека протоколов в сетях Ethernet.

И наконец, четвертый формат кадра стал результатом деятельности комитета 802.2 по приведению предыдущих форматов кадров к некоторому общему стандарту.

Различия в форматах кадров могут приводить к несовместимости в работе аппаратуры и сетевого программного обеспечения, рассчитанного на работу только с одним стандартом кадра Ethernet. Однако сегодня практически все сетевые адаптеры, драйверы сетевых адаптеров, мосты/коммутаторы и маршрутизаторы умеют работать со всеми используемыми на практике форматами кадров технологии Ethernet, причем распознавание типа кадра выполняется автоматически.

Ниже приводится описание всех четырех типов кадров Ethernet (здесь под кадром понимается весь набор полей, которые относятся к канальному уровню, то есть поля MAC и LLC уровней). Один и тот же тип кадра может иметь разные названия, поэтому ниже для каждого типа кадра приведено по нескольку наиболее употребительных названий:

кадр 802.3/LLC (кадр 802.3/802.2 или кадр Novell 802.2);

кадр Raw 802.3 (или кадр Novell 802.3);

кадр Ethernet DIX (или кадр Ethernet II);

кадр Ethernet SNAP.

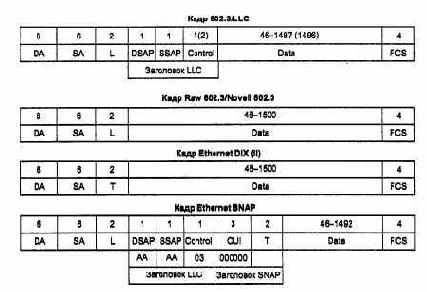

Форматы всех этих четырех типов кадров Ethernet приведены на рис. 3.6.

Рис. 3.6. Форматы кадров Ethernet

Форматы кадров Token Ring

В Token Ring существуют три различных формата кадров:

маркер;

кадр данных;

прерывающая последовательность.

Фрагментация IP-пакетов

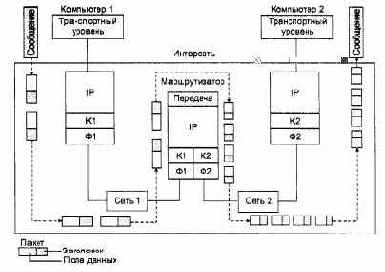

Протокол IP позволяет выполнять фрагментацию пакетов, поступающих на входные порты маршрутизаторов.

Следует различать фрагментацию сообщений в узле-отправителе и динамическую фрагментацию сообщений в транзитных узлах сети - маршрутизаторах. Практически во всех стеках протоколов есть протоколы, которые отвечают за фрагментацию сообщений прикладного уровня на такие части, которые укладываются в кадры канального уровня. В стеке TCP/IP эту задачу решает протокол TCP, который разбивает поток байтов, передаваемый ему с прикладного уровня на сообщения нужного размера (например, на 1460 байт для протокола Ethernet). Поэтому протокол IP в узле-отправителе не использует свои возможности по фрагментации пакетов.

А вот при необходимости передать пакет в следующую сеть, для которой размер пакета является слишком большим, IP-фрагментация становится необходимой. В функции уровня IP входит разбиение слишком длинного для конкретного типа составляющей сети сообщения на более короткие пакеты с созданием соответствующих служебных полей, нужных для последующей сборки фрагментов в исходное сообщение.

В большинстве типов локальных и глобальных сетей значения MTU, то есть максимальный размер поля данных, в которое должен инкапсулировать свой пакет протокол IP, значительно отличается. Сети Ethernet имеют значение MTU, равное 1500 байт, сети FDDI - 4096 байт, а сети Х.25 чаще всего работают с MTU в 128 байт.

IP-пакет может быть помечен как не фрагментируемый. Любой пакет, помеченный таким образом, не может быть фрагментирован модулем IP ни при каких условиях. Если же пакет, помеченный как не фрагментируемый, не может достигнуть получателя без фрагментации, то этот пакет просто уничтожается, а узлу-отправителю посылается соответствующее ICMP-сообщение.

Протокол IP допускает возможность использования в пределах отдельной подсети ее собственных средств фрагментирования, невидимых для протокола IP. Например, технология АТМ делит поступающие IP-пакеты на ячейки с полем данных в 48 байт с помощью своего уровня сегментирования, а затем собирает ячейки в исходные пакеты на выходе из сети.
Но такие технологии, как АТМ, являются скорее исключением, чем правилом.

Процедуры фрагментации и сборки протокола IP рассчитаны на то, чтобы пакет мог быть разбит на практически любое количество частей, которые впоследствии могли бы быть вновь собраны. Получатель фрагмента использует поле идентификации для того, чтобы не перепутать фрагменты различных пакетов. Модуль IP, отправляющий пакет, устанавливает в поле идентификации значение, которое должно быть уникальным для данной пары отправитель - получатель, а также время, в течение которого пакет может быть активным в сети.

Поле смещения фрагмента сообщает получателю положение фрагмента в исходном пакете. Смещение фрагмента и длина определяют часть исходного пакета, принесенную этим фрагментом. Флаг «more fragments» показывает появление последнего фрагмента. Модуль протокола IP, отправляющий неразбитый на фрагменты пакет, устанавливает в нуль флаг «more fragments» и смещение во фрагменте.

Эти поля дают достаточное количество информации для сборки пакета.

Чтобы разделить на фрагменты большой пакет, модуль протокола IP, установленный, например, на маршрутизаторе, создает несколько новых пакетов и копирует содержимое полей IP-заголовка из большого пакета в IP-заголовки всех новых пакетов. Данные из старого пакета делятся на соответствующее число частей, размер каждой из которых, кроме самой последней, обязательно должен быть кратным 8 байт. Размер последней части данных равен полученному остатку.

Каждая из полученных частей данных помещается в новый пакет. Когда происходит фрагментация, то некоторые параметры IP-заголовка копируются в заголовки всех фрагментов, а другие остаются лишь в заголовке первого фрагмента. Процесс фрагментации может изменить значения данных, расположенных в поле параметров, и значение контрольной суммы заголовка, изменить значение флага «more fragments» и смещение фрагмента, изменить длину IP-заголовка и общую длину пакета, В заголовок каждого пакета заносятся соответствующие значения в поле смещения «fragment offset», а в поле общей длины пакета помещается длина каждого пакета.


Первый фрагмент будет иметь в поле « fragment offset» нулевое значение. Во всех пакетах, кроме последнего, флаг «more fragments» устанавливается в единицу, а в последнем фрагменте - в нуль.

Чтобы собрать фрагменты пакета, модуль протокола IP (например, модуль на хост - компьютере) объединяет IP-пакеты, имеющие одинаковые значения в полях идентификатора, отправителя, получателя и протокола. Таким образом, отправитель должен выбрать идентификатор таким образом, чтобы он был уникален для данной пары отправитель-получатель, для данного протокола и в течение того времени, пока данный пакет (или любой его фрагмент) может существовать в составной IP-сети.

Очевидно, что модуль протокола IP, отправляющий пакеты, должен иметь таблицу идентификаторов, где каждая запись соотносится с каждым отдельным получателем, с которым осуществлялась связь, и указывает последнее значение максимального времени жизни пакета в IP-сети. Однако, поскольку поле идентификатора допускает 65 536 различных значений, некоторые хосты могут использовать просто уникальные идентификаторы, не зависящие от адреса получателя.

В некоторых случаях целесообразно, чтобы идентификаторы IP-пакетов выбирались протоколами более высокого, чем IP, уровня. Например, в протоколе TCP предусмотрена повторная передача ТСР - сегментов, по каким-либо причинам не дошедшим до адресата. Вероятность правильного приема увеличивалась бы, если бы при повторной передаче идентификатор для IP-пакета был бы тем же, что и в исходном IP-пакете, поскольку его фрагменты могли бы использоваться для сборки правильного ТСР - сегмента.

Процедура объединения заключается в помещении данных из каждого фрагмента в позицию, указанную в заголовке пакета в поле «fragment offset».

Каждый модуль IP должен быть способен передать пакет из 68 байт без дальнейшей фрагментации. Это связано с тем, что IP-заголовок может включать до 60 байт, а минимальный фрагмент данных - 8 байт. Каждый получатель должен быть в состоянии принять пакет из 576 байт в качестве единого куска либо в виде фрагментов, подлежащих сборке.



Если бит флага запрета фрагментации (Don't Fragment, DF) установлен, то фрагментация данного пакета запрещена, даже если в этом случае он будет потерян. Данное средство может использоваться для предотвращения фрагментации в тех случаях, когда хост - получатель не имеет достаточных ресурсов для сборки фрагментов.

Работа протокола IP по фрагментации пакетов в хостах и маршрутизаторах иллюстрируется на рис. 5.21.

Рис.5.21. Фрагментация IP-пакетов при передаче между сетями с разным максимальным размером пакетов: К1 и 01 - канальный и физический уровень сети 1; К2 и Ф2 - канальный и физический уровень сети 2

Пусть компьютер 1 связан с сетью, имеющей значение MTU в 4096 байт, например с сетью FDDI, При поступлении на IP-уровень компьютера 1 сообщения от транспортного уровня размером в 5600 байт протокол IP делит его на два IP-пакета, устанавливая в первом пакете признак фрагментации и присваивая пакету уникальный идентификатор, например 486, В первом пакете величина поля смещения равна 0, а во втором - 2800. Признак фрагментации во втором пакете равен нулю, что показывает, что это последний фрагмент пакета. Общая величина IP-пакета составляет 2800 плюс 20 (размер IP-заголовка), то есть 2820 байт, что умещается в поле данных кадра FDDI. Далее модуль IP компьютера 1 передает эти пакеты своему сетевому интерфейсу (образуемому протоколами канального уровня К 1 и физического уровня Ф1), Сетевой интерфейс отправляет кадры следующему маршрутизатору.

После того, как кадры пройдут уровень сетевого интерфейса маршрутизатора (К1 и Ф1) и освободятся от заголовков FDDI, модуль IP по сетевому адресу определяет, что прибывшие два пакета нужно передать в сеть 2, которая является сетью Ethernet и имеет значение MTU, равное 1500. Следовательно, прибывшие IP-пакеты необходимо фрагментировать. Маршрутизатор извлекает поле данных из каждого пакета и делит его еще пополам, чтобы каждая часть уместилась в поле данных кадра Ethernet. Затем он формирует новые IP-пакеты, каждый из которых имеет длину 1400 + 20 - 1420 байт, что меньше 1500 байт, поэтому они нормально помещаются в поле данных кадров Ethernet.



В результате в компьютер 2 по сети Ethernet приходят четыре IP-пакета с общим идентификатором 486, что позволяет протоколу IP, работающему в компьютере 2, правильно собрать исходное сообщение. Если пакеты пришли не в том порядке, в котором были посланы, то смещение укажет правильный порядок их объединения.

Отметим, что IP-маршрутизаторы не собирают фрагменты пакетов в более крупные пакеты, даже если на пути встречается сеть, допускающая такое укрупнение. Это связано с тем, что отдельные фрагменты сообщения могут перемещаться по интерсети по различным маршрутам, поэтому нет гарантии, что все фрагменты проходят через какой-либо промежуточный маршрутизатор на их пути.

При приходе первого фрагмента пакета узел назначения запускает таймер, который определяет максимально допустимое время ожидания прихода остальных фрагментов этого пакета. Таймер устанавливается на максимальное из двух значений: первоначальное установочное время ожидания и время жизни, указанное в принятом фрагменте. Таким образом, первоначальная установка таймера является нижней границей для времени ожидания при c6opi. Если таймер истекает раньше прибытия последнего фрагмента, то все ресурсы сборки, связанные с данным пакетом, освобождаются, все полученные к этому моменту фрагменты пакета отбрасываются, а в узел, пославший исходный пакет, направляется сообщение об ошибке с помощью протокола ICMP.

Функции анализа протоколов

Обычно портативные многофункциональные приборы поддерживают декодирование и анализ только основных протоколов локальных сетей, таких как протоколы стеков TCP/IP, Novell NetWare, NetBIOS и Banyan VINES.

В некоторых многофункциональных приборах отсутствует возможность декодирования захваченных пакетов, как в анализаторах протоколов, а вместо этого собирается статистика о наиболее важных пакетах, свидетельствующих о наличии проблем в сетях. Например, при анализе протоколов стека TCP/IP собирается статистика по пакетам протокола ICMP, с помощью которого маршрутизаторы сообщают конечным узлам о возникновении разного рода ошибок. Для ручной проверки достижимости узлов сети в приборы включается поддержка утилиты IP Ping, а также аналогичных по назначению утилит NetWare Ping и NetBIOS Ping.

Функции и характеристики сетевых адаптеров

Сетевой адаптер (Network Interface Card, NIC) вместе со своим драйвером реализует второй, канальный уровень модели открытых систем в конечном узле сети -компьютере. Более точно, в сетевой операционной системе пара адаптер и драйвер выполняет только функции физического и МАС - уровней, в то время как LLC-уровень обычно реализуется модулем операционной системы, единым для всех драйверов и сетевых адаптеров. Собственно так оно и должно быть в соответствии с моделью стека протоколов IEEE 802. Например, в ОС Windows NT уровень LLC реализуется в модуле NDIS, общем для всех драйверов сетевых адаптеров, независимо от того, какую технологию поддерживает драйвер.

Сетевой адаптер совместно с драйвером выполняют две операции: передачу и прием кадра.

Передача кадра из компьютера в кабель состоит из перечисленных ниже этапов (некоторые могут отсутствовать, в зависимости от принятых методов кодирования),

Прием кадра данных LLC через межуровневый интерфейс вместе с адресной информацией МАС - уровня. Обычно взаимодействие между протоколами внутри компьютера происходит через буферы, расположенные в оперативной памяти. Данные для передачи в сеть помещаются в эти буферы протоколами верхних уровней, которые извлекают их из дисковой памяти либо из файлового кэша с помощью подсистемы ввода/вывода операционной системы.

Оформление кадра данных МАС - уровня, в который инкапсулируется кадр LLC (с отброшенными флагами 01111110). Заполнение адресов назначения и источника, вычисление контрольной суммы.

Формирование символов кодов при использовании избыточных кодов типа 4В/5В. Скрэмблирование кодов для получения более равномерного спектра сигналов. Этот этап используется не во всех протоколах - например, технология Ethernet 10 Мбит/с обходится без него.

Выдача сигналов в кабель в соответствии с принятым линейным кодом - манчестерским, NRZI, MLT-3 и т. п. Прием кадра из кабеля в компьютер включает следующие действия.

Прием из кабеля сигналов, кодирующих битовый поток.

Выделение сигналов на фоне шума.
Эту операцию могут выполнять различные специализированные микросхемы или сигнальные процессоры DSP. В результате в приемнике адаптера образуется некоторая битовая последовательность, с большой степенью вероятности совпадающая с той, которая была послана передатчиком.

Если данные перед отправкой в кабель подвергались скрэмблированию, то они пропускаются через дескрэмблер, после чего в адаптере восстанавливаются символы кода, посланные передатчиком.

Проверка контрольной суммы кадра. Если она неверна, то кадр отбрасывается, а через межуровневый интерфейс наверх, протоколу LLC передается соответствующий код ошибки. Если контрольная сумма верна, то из МАС - кадра извлекается кадр LLC и передается через межуровневый интерфейс наверх, протоколу LLC. Кадр LLC помещается в буфер оперативной памяти.

Распределение обязанностей между сетевым адаптером и его драйвером стандартами не определяется, поэтому каждый производитель решает этот вопрос самостоятельно. Обычно сетевые адаптеры делятся на адаптеры для клиентских компьютеров и адаптеры для серверов.

В адаптерах для клиентских компьютеров значительная часть работы перекладывается на драйвер, тем самым адаптер оказывается проще и дешевле. Недостатком такого подхода является высокая степень загрузки центрального процессора компьютера рутинными работами по передаче кадров из оперативной памяти компьютера в сеть. Центральный процессор вынужден заниматься этой работой вместо выполнения прикладных задач пользователя.

Поэтому адаптеры, предназначенные для серверов, обычно снабжаются собственными процессорами, которые самостоятельно выполняют большую часть работы по передаче кадров из оперативной памяти в сеть и в обратном направлении. Примером такого адаптера может служить сетевой адаптер SMS EtherPower со встроенным процессором Intel i960.

В зависимости от того, какой протокол реализует адаптер, адаптеры делятся на Ethernet-адаптеры, Token Ring-адаптеры, FDDI-адаптеры и т. д. Так как протокол Fast Ethernet позволяет за счет процедуры автопереговоров автоматически выбрать скорость работы сетевого адаптера в зависимости от возможностей концентратора, то многие адаптеры Ethernet сегодня поддерживают две скорости работы и имеют в своем названии приставку 10/100.Это свойство некоторые производители называют авточувствительностью.

Сетевой адаптер перед установкой в компьютер необходимо конфигурировать. При конфигурировании адаптера обычно задаются номер прерывания IRQ, используемого адаптером, номер канала прямого доступа к памяти DMA (если адаптер поддерживает режим DMA) и базовый адрес портов ввода/вывода.

Если сетевой адаптер, аппаратура компьютера и операционная система поддерживают стандарт Plug-and-Play, то конфигурирование адаптера и его драйвера осуществляется автоматически. В противном случае нужно сначала сконфигурировать сетевой адаптер, а затем повторить параметры его конфигурации для драйвера. В общем случае, детали процедуры конфигурирования сетевого адаптера и его драйвера во многом зависят от производителя адаптера, а также от возможностей шины, для которой разработан адаптер.

Функции маршрутизатора

Основная функция маршрутизатора - чтение заголовков пакетов сетевых протоколов, принимаемых и буферизуемых по каждому порту (например, IPX, IP, AppleTalk или DECnet), и принятие решения о дальнейшем маршруте следования пакета по его сетевому адресу, включающему, как правило, номер сети и номер узла.

Функции маршрутизатора могут быть разбиты на 3 группы в соответствии с уровнями модели OSI (рис. 5.3).

Рис. 5.3.

Функциональная модель маршрутизатора

Функции проверки аппаратуры и кабелей

Многофункциональные приборы сочетают наиболее часто используемые на практике функции кабельных сканеров с рядом новых возможностей тестирования.

Функции сбора статистики

Эти функции позволяют в реальном масштабе времени проследить за изменением наиболее важных параметров, характеризующих «здоровье» сегментов сети. Статистика обычно собирается с разной степенью детализации по разным группам.

---

---
