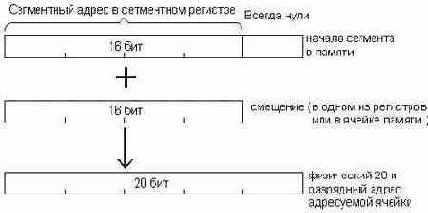

Образование физического адреса из сегментного адреса и смещения.




Начальный адрес сегмента без четырех младших битов, т.е. деленный на 16, помещается в один из сегментных регистров и называется сегментным адресом. Сам же начальный адрес хранится в специальном внутреннем регистре процессора, называемом теневым регистром. Для каждого сегментного регистра имеется свой теневой регистр; начальный адрес сегмента загружается в него процессором в тот момент, когда программа заносит в соответствующий сегментный регистр новое значение сегментного адреса.
Процедура умножения сегментного адреса на 16 (или, что то же самое, на 10h) является принципиальной особенностью реального режима, ограничивающей диапазон адресов, доступных в реальном режиме, величиной 1 Мбайт. Действительно, максимальное значение сегментного адреса составляет FFFFh, или 64К-1, из чего следует, что максимальное значение начального адреса сегмента в памяти равно FFFF0h, или 1 Мбайт - 16. Если, однако, учесть, что к начальному адресу сегмента можно добавить любое смещение в диапазоне от 0 до FFFFh, то адрес последнего адресуемого байта окажется равен 10FFEFh, что соответствует величине 1 Мбайт + 64 Кбайт - 17.
Диапазон адресов, формируемых процессором, называют адресным пространством процессора; как мы видим, в реальном режиме он немного превышает 1 Мбайт. Заметим еще, что для описания адреса в пределах 1 Мбайт требуются 20 двоичных разрядов, или 5 шестнадцатеричных. Процессор 8086 имел как раз 20 адресных линий и не мог, следовательно, выйти за пределы 1 Мбайт; современным 32-разрядным процессорам, если они работают в реальном режиме, доступно несколько большее (почти на 64 Кбайт) адресное пространство. Если же процессор работает в защищенном режиме (с использованием 32-разрядных регистров), то его адресное пространство увеличивается до 232 = 4 Гбайт.
