Основные регистры 32-разрядных процессоров.

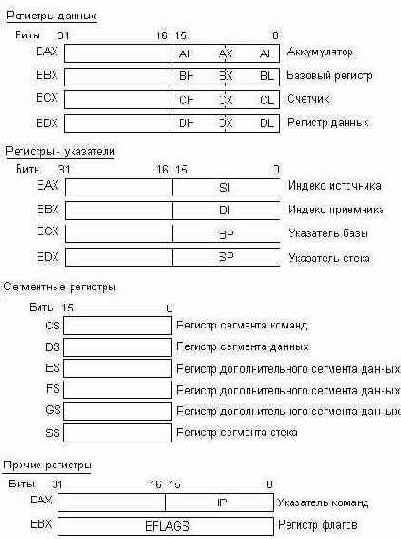

Как видно из Рисунок 4.1, регистры общего назначения и регистры-указатели отличаются от аналогичных регистров МП 86 тем, что они являются 32-разрядными. Соответственно, к их мнемоническим обозначениям добавлена буква Е (от extended, расширенный).
Для сохранения совместимости с ранними моделями процессоров допускается обращение к младшим половинам всех регистров, которые имеют те же мнемонические обозначения, что и в МП 86 (АХ, ВХ,СХ, DX, SI, DI, ВР и SP). Естественно, сохранена возможность работы с младшими (AL, BL, CL и DL) и старшими (АН, ВН, СН и DH) половинками регистров МП 86. Однако старшие половины 32-разрядных регистров не имеют мнемонических обозначений и непосредственно недоступны. Для того, чтобы прочитать, например, содержимое старшей половины регистра ЕАХ (биты 31...16) придется сдвинуть все содержимое ЕАХ на 16 бит вправо (в регистр АХ) и прочитать затем содержимое АХ. Все регистры общего назначения и указатели программист может использовать по своему усмотрению для временного хранения адресов и данных размером от байта до двойного слова. Так, например, возможно использование следующих команд:

mov ЕАХ,0FFFFFFFFh ;Работа с двойным словом (32 бит)

mov AX,0FFFFh ;Работа со словом (16 бит)

mov AL, 0FFh ;Работа с байтом (8 бит)

Все сегментные регистры, как и в МП 86, являются 16-разрядными. В их состав включено еще два регистра - FS и GS, которые могут использоваться для хранения сегментных адресов двух дополнительных сегментов данных. Таким образом, при использовании расширенных возможностей современных процессоров программе одновременно доступны четыре сегмента данных, а не два, как в МП 86.
Регистр указателя команд также является 32-разрядным и обычно при описании процессора его называют EIP. Младшие шестнадцать разрядов этого регистра соответствуют регистру IP процессора МП 86. Весь регистр EIP используется только в 32-разрядных приложениях; в 16-разрядных программах адреса могут быть только 16-разрядными и, соответственно, для адресации в программном сегменте используется младшая половина регистра EIP.
Регистр флагов принято называть EFLAGS (от extended flags, расширенные флаги). Хотя он имеет длину 32 бит, только младшие 18 бит (да и то не все) содержат значащую информацию. Дополнительно к шести флагам состояния (CF, PF, AF, ZF, SF и OF) и трем флагам управления состоянием процессора (TF, IF и DF), назначение которых было описано в гл. 1, он включает новые флаги задачи, рестарта и виртуального режима, а также двухбайтовое поле привилегий ввода-вывода. Все эти биты используются только в защищенном режиме и здесь рассматриваться не будут.
