Страничная трансляция адресов.
Не все 1024 таблицы страниц должны обязательно иметься в наличии (кстати, они заняли бы в памяти довольно много места - 4 Мбайт). Если программа реально использует лишь часть возможного линейного адресного пространства, а так всегда и бывает, то неиспользуемые поля в каталоге страниц помечаются, как отсутствующие. Для таких полей система, экономя память, не выделяет страничные таблицы.
При включенной страничной трансляции линейный адрес рассматривается, как совокупность трех полей: 10-битового индекса в каталоге страниц, 10-битовбго индекса в выбранной таблице страниц и 12-битового смещения в выбранной странице. Напомним, что линейный адрес образуется путем сложения базового адреса сегмента, взятого из дескриптора сегмента, и смещения в этом сегменте, предоставленного программой.
Старшие 10 бит линейного адреса образуют номер поля в каталоге страниц. Базовый адрес каталога хранится в одном из управляющих регистров процессора, конкретно, в регистре CR3. Из-за того, что каталог сам представляет собой страницу и выровнен в памяти на границу 4 Кбайт, в регистре CR3 для адресации к каталогу используются лишь старшие 20 бит, а младшие 12 бит зарезервированы для будущих применений.
Поля каталога имеют размер 4 байт, поэтому индекс, извлеченный из линейного адреса, сдвигается влево на 2 бит (т.е. умножается на 4) и полученная величина складывается с базовым адресом каталога, образуя адрес конкретного поля каталога. Каждое поле каталога содержит физический базовый адрес одной из таблиц страниц, причем, поскольку таблицы страниц сами представляют собой страницы и выровнены в памяти на границу 4 Кбайт, в этом адресе значащими являются только старшие 20 бит.
Далее из линейного адреса извлекается средняя часть (биты 12...21), сдвигается влево на 2 бит и складывается с базовым адресом, хранящимся в выбранном поле каталога. В результате образуется физический адрес страницы в памяти, в котором опять же используются только старшие 20 бит. Этот адрес, рассматриваемый, как старшие 20 бит физического адреса адресуемой ячейки, носит название страничного кадра. Страничный кадр дополняется с правой стороны младшими 12 битами линейного адреса, которые проходят через страничный механизм без изменения и играют роль смещения внутри выбранной физической страницы.
Рассмотрим абстрактный пример, позволяющий проследить цепочку преобразования виртуального адреса в физический. Пусть программа выполняет команду
mov ЕАХ,DS:[ЕВХ]
при этом содержимое DS (селектор) составляет 1167И, а содержимое ЕВХ (смещение) 31678U.
Старшие 13 бит селектора (число 116U) образуют индекс дескриптора в системной дескрипторной таблице. Каждый дескриптор включает в себя довольно большой объем информации о конкретном сегменте и, в частности, его линейный адрес. Пусть в ячейке дескрипторной таблицы с номером 116h записан линейный адрес (базовый адрес сегмента) 0l0Sl000h.
Тогда полный линейный адрес адресуемой ячейки определится, как сумма базового адреса и смещения:
Базовый адрес сегмента 0l0Sl000h
Смещение 0003167811
Полный линейный адрес 0108267811
При выключенной табличной трансляции величина 010826У811 будет представлять собой абсолютный физический адрес ячейки, содержимое которой должно быть прочитано приведенной выше командой mov. Легко сообразить, что эта ячейка находится в самом начале 17-го мегабайта оперативной памяти.

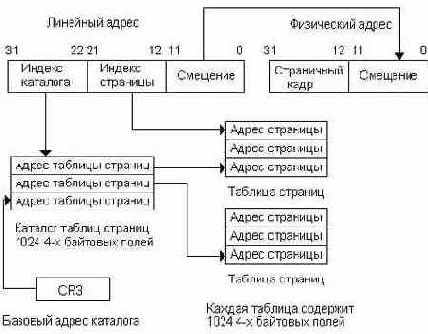

Посмотрим, как будет образовываться физический адрес при использовании страничной трансляции адресов. Полученный линейный адрес надо разделить на три составляющие для выделения индексов и смещения (Рисунок 4.8)
